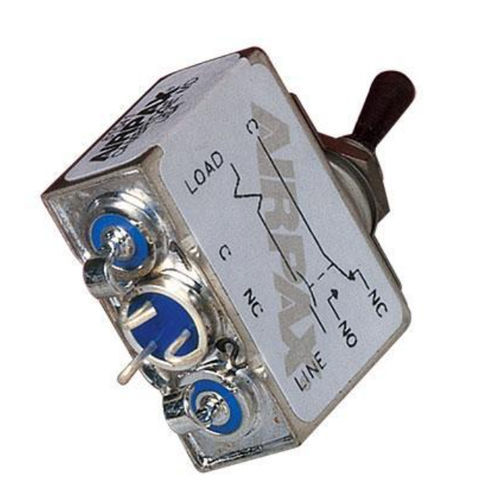

Disyuntor hidráulico-magnético AP

contra cortocircuitospara sobrecargasde potencia

También conocido como la familia 202 de interruptores automáticos, el protector de circuito magnético Airpax™ serie AP está disponible en versiones de CC, 50/60Hz o 400Hz y con varios retardos para adaptar el protector a los requisitos específicos de la aplicación. A diferencia de un protector de circuito térmico, el AP no cambia su corriente de disparo en un amplio intervalo de temperaturas. Una de las características más importantes de este protector es la acción "libre de disparo", lo que significa que el circuito no permanecerá cerrado en presencia de una sobrecarga, aunque la maneta se mantenga en la posición ON. El mecanismo de retardo detecta el fallo y los contactos se abren. La integridad del panel estanco se consigue mediante un anillo "O" de sellado del casquillo y un prensaestopas de caucho de silicona dentro del conjunto casquillo/maneta. Prueba de niebla salina según MIL-STD-202, Método 101, Condición de prueba B, sin evidencia de corrosión ni daños eléctricos o mecánicos. Las aplicaciones típicas incluyen comunicaciones, navegación e instrumentación aeronáutica, radares y fuentes de alimentación. El protector de circuito Airpax™ UP, con reconocimiento UL y certificación CSA, es esencialmente igual que el AP en cuanto a construcción y principio de funcionamiento. Está homologado para funcionar a 50 voltios CC hasta 20 amperios, 120 voltios 50/60 Hz hasta 15 amperios y 240 voltios 50/60 Hz hasta 7,5 amperios. El protector de circuito UP sólo está disponible en unidades unipolares, debido a las especificaciones de línea de fuga UL y CSA y a los amplios terminales de vidrio utilizados. La serie UP ofrece una homologación FM (Factory Mutual Research) opcional, prevista para aplicaciones petroquímicas. La homologación FM sólo está disponible para unidades unipolares, de disparo en serie, tipo UP.
