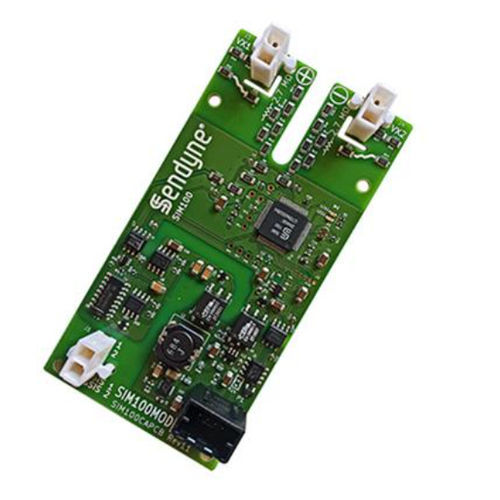

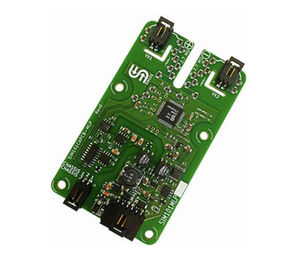

Aparato de control de aislamiento SIM100MOD

El Sensata | Sendyne SIM100MOD es el primer dispositivo de monitorización de aislamiento de alta tensión / monitorización de aislamiento / IMD para Vehículos Eléctricos (EV/HEVs) y estaciones de carga capaz de funcionar correctamente incluso cuando la batería está activa, y experimentando grandes variaciones de tensión. El SIM100MOD monitoriza continuamente la resistencia de aislamiento entre el sistema de alimentación IT (Isolated Terra) de un vehículo y el chasis para detectar el deterioro del aislamiento y niveles potencialmente peligrosos de corriente de fuga. Características - Mide la tensión de cada terminal de la batería al chasis - Informa del voltaje de la batería - Funciona con normalidad mientras la batería está teniendo grandes excursiones y variaciones de tensión - Mide e informa de las resistencias de fuga modeladas según el modelo adaptado por las normas de seguridad ISO6469-1, FMVSS §571.305 y otras - Informa de la resistencia de aislamiento calculada en Ω/V según los requisitos de las normas de seguridad - Mide e informa del valor de la capacitancia de cada terminal de la batería al chasis - Calcula e informa de la energía almacenada por la capacitancia total entre la batería y el chasis - Supervisa continuamente las conexiones de las líneas de detección de tensión a los terminales de la batería; notifica las conexiones inadecuadas - Supervisa continuamente la conexión de la unidad al chasis; informa de conexiones inadecuadas Proporciona alta inmunidad al ruido de modo común que puede estar presente en los terminales de la batería - Proporciona almacenamiento no volátil para el valor de la tensión máxima (de diseño) de la batería (utilizada en los cálculos de la resistencia de aislamiento y la energía almacenada).
