⦿ Órbita (completa u ordenada)
⦿ Bode
⦿ Polar
⦿ Gráfico de barras / Histograma
⦿ Forma de onda temporal
⦿ FFT (vistas completa, horizontal y vertical)
⦿ Diagramas de cascada y de Campbell
⦿ Tendencia
⦿ Nyquist
⦿ Superposiciones de gráficos múltiples

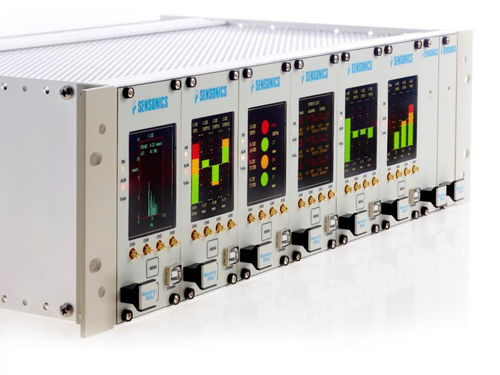

El sistema de monitoreo de condición SentryCMS es una adición escalable al sistema de protección de máquinas Sentry G3 API670
que cumple con el sistema de protección de máquinas. Proporciona una adquisición de datos flexible combinada con
poderosas herramientas de análisis para monitoreo de desempeño tanto en línea como fuera de línea.
El módulo Sentry VAM DAQ se ubica en la ranura 6 y proporciona adquisición de datos para hasta 32 canales de sensor y 8 canales de referencia de fase. La adquisición y el almacenamiento simultáneos de datos procesados asíncronos muestreados y bloqueados por orden significa que no queda ningún evento sin detectar. El software SentryCMS ofrece funciones detalladas de análisis posterior en combinación con pantallas estándar de orden bloqueado.
El concepto de hardware independiente SentryG3 VAM garantiza que el elemento de protección del sistema de monitorización de máquinas sea independiente y diverso de la adquisición de análisis y las herramientas de software asociadas.
---
