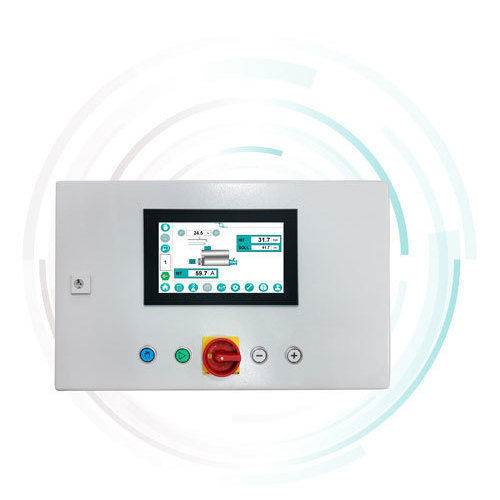

Unidad electrónica de control programable NOVATRONIC C3

para clasificadora ponderalembarcadapara telemando

Presentación
La NOVATRONIC C3 es una unidad de control electrónica totalmente personalizable de Sensor Control GmbH, derivada de la probada Novatronic C2 y diseñada para la industria cerámica para controlar con reproducibilidad la humedad y la plasticidad de las masas cerámicas.

Funciones y ventajas

• Plasticidad uniforme: mantiene una plasticidad de la arcilla constante y reproducible, necesaria para un secado y cocción óptimos.
• Eficiencia energética: el control preciso de la humedad reduce el consumo energético y los costes operativos.
• Facilidad de uso: interfaz intuitiva para ajustes rápidos ante variaciones en las condiciones de producción.

Regulación
La NOVATRONIC C3 se basa en un controlador PLC y es adecuada para máquinas de procesamiento individuales y líneas de producción con hasta cinco unidades de tratamiento (por ejemplo: molinos tipo pan, alimentadores por tamiz rotatorio, mezcladores de eje simple o doble que alimentan extrusoras). Los siguientes parámetros pueden utilizarse para regular la adición de agua, vapor y sustancias secas:

• humedad [%]
• consumo de corriente [A]
• plasticidad [%]
• temperatura [°C]
• peso [kg]
• flujo de material [cm3]
• detección de nivel [%]
• velocidad de cinta [ms-1]

El cliente puede elegir entre hardware PLC SIEMENS S7 o B&R. Se admiten control en lazo simple, en cascada y, combinado con una pesa de cinta, control predictivo (feed‑forward).

Análisis
Los datos medidos se registran en una base de datos y se muestran gráficamente para la evaluación del proceso. Además de los parámetros de control, se pueden almacenar los siguientes datos:

• consumo de agua / vapor [L]
• temperatura de agua / vapor [°C]
• caudal de agua / vapor [Lh-1]
• consumo de material [kg]
• potencia activa [Ws]
• perfil de carga [W]

Conectividad
Los datos medidos pueden importarse a la red de la empresa mediante una conexión VPN segura que garantiza la seguridad de la información. El sistema permite operación desde dispositivos móviles o desde la oficina. Se ofrecen servicio y diagnóstico remoto mediante conexión de banda ancha con comunicación visual y acústica entre cliente y técnico.

Novatronic C2+ (versión mejorada)
La Novatronic C2+ es una versión mejorada, basada en PLC, para regular máquinas individuales, compatible dimensionalmente con la C2 para un reemplazo sencillo. Puntos clave:

• medición del consumo eléctrico de la unidad seleccionada (obligatoria)
• opciones para conectar variables de control (pesa de cinta, sensor de humedad en la entrada) y medidas adicionales (presión por plastómetro, humedad a la salida, temperatura opcional) para control en cascada
• control de hasta tres válvulas (1x válvula de impulso, 2x válvulas de control) con posibilidad de maniobra manual; dos contactos de alarma libres de potencial
• integración con pesas de cinta para control feed‑forward y emparejamiento con sensores de plasticidad y humedad según la tarea de medida
• disponible completo con unidades dosificadoras de agua y vapor o como equipo individual para integración en periféricos existentes

Especificaciones técnicas

• Modelos en la familia: Novatronic (incluye NOVATRONIC C3 y Novatronic C2+)
• Tipo de control: PLC-based (opciones: SIEMENS S7 o B&R)
• Aplicaciones: control de humedad y plasticidad para cerámica; apto para molinos, mezcladores, tamices circulares, unidades de vacío, extrusoras
• Número de unidades controlables (C3): hasta 5 máquinas
• Variables de control: moisture [%], plasticity [%], current [A], temperature [°C], weight [kg], material flow [cm3], level [%], belt speed [ms-1]
• Capacidades de dosificación: agua, vapor, agua & vapor, material seco (control simple o en cascada)
• Datos adicionales registrados: consumo agua/vapor [L], temperatura agua/vapor [°C], caudal [Lh-1], consumo material [kg], potencia activa [Ws], perfil de carga [W]
• Alarmas: contactos libres de potencial para sobre/insuficiencia
• Red / seguridad: importación de datos a red de empresa vía VPN segura; acceso móvil y servicio remoto
• Personalización: configuraciones y requisitos específicos integrables
