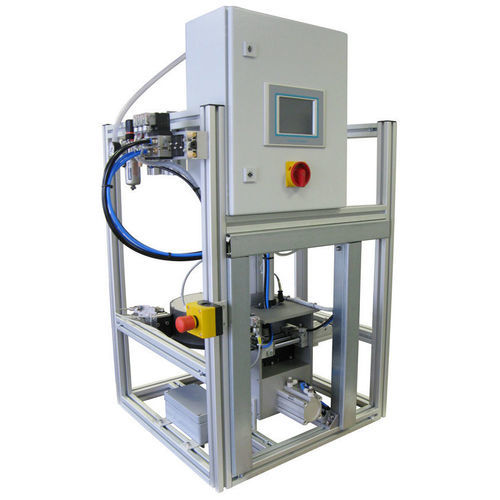

Unidad de muestreo para productos a granel SPC series

para sólidoscon vaso rotativoautomática

Resumen
Un sistema automático de pruebas de arena forma parte de un equipo moderno de preparación de arena. SPC es un sistema de medida universal con muestreo selectivo para controlar el funcionamiento de mezcladores por lotes. El sistema extrae muestras representativas de arena en flujo, prepara la muestra en un recipiente cilíndrico de ensayo y realiza ensayos automatizados para permitir dosificaciones correctivas en el siguiente lote.

SPC II — instalación en punto de transferencia de cinta transportadora
Para instalación en un punto de transferencia de cinta: el sistema estándar SPC II se instala preferiblemente en el punto de transferencia entre el mezclador y la línea de moldeo. Un plato giratorio en miniatura extrae continuamente pequeñas cantidades de arena del flujo y llena un recipiente de ensayo cilíndrico (Diámetro 50 mm, Altura 100 mm). La muestra se ensaya para compactabilidad y, opcionalmente, para resistencia a compresión o a corte, contenido de humedad y temperatura. El número de muestras por lote es ajustable. El sistema tiene pocos componentes móviles, lo que asegura larga vida útil y bajo mantenimiento.

SPC III — muestreo directamente desde el mezclador
Para montaje en un mezclador con unidad de muestreo y preparación: el SPC II más una unidad de muestreo/preparación se monta directamente en el mezclador. SPC III es adecuado para mezcladores con tambor fijo y requiere una abertura en la pared del tambor de aprox. 70 mm. La muestra de arena se prepara y se deja caer en el recipiente de ensayo cilíndrico. Las mismas mediciones están disponibles que en el sistema estándar.

SPC IV — muestreo desde cinta transportadora con dispositivo mecánico
Para instalación en cinta transportadora con dispositivo mecánico de muestreo: este sistema consiste en el sistema estándar equipado con un dispositivo mecánico capaz de extraer muestras directamente de la cinta transportadora. El dispositivo puede diseñarse de diversas formas según los requisitos del cliente. El sistema realiza las mismas pruebas que el sistema estándar.

Parámetros medidos

• Compactabilidad
• Resistencia a compresión (opcional)
• Resistencia a corte (opcional)
• Contenido de humedad (opcional)
• Temperatura (opcional)

Diseño y características

• Modelo base modular que permite la instalación en distintas posiciones (punto de transferencia, directamente en mezclador, muestreo desde cinta).
• Muestreo selectivo/continuo por plato giratorio miniatura (SPC II), dispositivos mecánicos (SPC IV) o unidad integrada en mezclador (SPC III).
• Pocos componentes móviles para larga durabilidad y bajo mantenimiento.
• Número de muestras por lote ajustable.
• Posibilidad de retroalimentación automatizada para corregir adiciones de agua y bentonita en lotes siguientes en función de los valores medidos.

Características / especificaciones técnicas

• Serie: SPC
• Dimensiones del recipiente de ensayo: diámetro 50 mm, altura 100 mm
• Abertura requerida en la pared del tambor del mezclador para SPC III: aprox. 70 mm
• Ubicaciones típicas de instalación: punto de transferencia de cinta (SPC II), directamente en mezclador (SPC III), muestreo en cinta con dispositivo mecánico (SPC IV)
• Valores medidos: compactabilidad; opcional: resistencia a compresión/corte, contenido de humedad, temperatura
• Método de muestreo: extracción continua por plato giratorio miniatura o muestreador mecánico o unidad integrada de muestreo/preparación en mezclador
• Frecuencia de muestreo / número de muestras por lote: ajustable
• Construcción: modular, pocos componentes móviles, diseñado para bajo mantenimiento y larga vida útil
