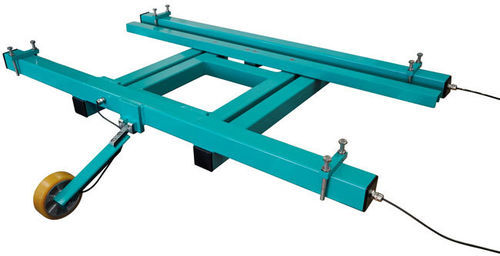

Báscula de cinta

Descripción
Medición continua de material a granel en cintas transportadoras. La báscula de cinta con rodillo único registra el peso del material en una sección de la cinta equipada con celdas de carga, permitiendo el registro continuo de peso y el cálculo del caudal en t/h.

Funciones y ventajas

• Registro de peso continuo
• Rangos de caudal: 45 a 800 t/h
• Anchos de banda: 500 a 1.350 mm
• Recogida de datos eficiente mediante unidad de control integrada
• Fácil instalación en obra
• Baja profundidad de montaje

Principio de medición
El peso del material transportado se mide mediante una celda de carga bending-beam con galgas extensométricas. La velocidad de la cinta se registra continuamente mediante una rueda de medida con sensor de velocidad. El caudal (t/h) se calcula a partir del peso y la velocidad de la cinta.

Evaluación / Control
La evaluación de las señales y el cálculo de los valores se realiza mediante un PLC integrado en un armario de control compacto. La unidad de control dispone de serie de una interfaz Profinet para facilitar la integración en la automatización de planta.

Montaje / diseño mecánico
La báscula se monta fácilmente en cintas transportadoras existentes. Las barras de soporte de la báscula se atornillan a la estructura del transportador. La construcción estandarizada permite adaptar la báscula a distintas anchuras de banda acortando las barras, lo que la hace adecuada para aplicaciones universales.

Datos técnicos

• Acabado: lacado
• Material de la celda de carga: acero inoxidable
• Precisión alcanzable: ± 0,03 %
• Grado de protección de la celda: IP 68
• Capacidad de sobrecarga mecánica: hasta 5× la carga nominal (según la distancia nominal de transporte)
• Caudal máximo: aprox. 800 t/h
• Precisión del sistema: típ. 1–2 % entre 20 y 100 %
• Temperatura de funcionamiento: -20 °C … +50 °C
• Rango de anchuras de banda: 500 – 1.350 mm (según la banda en obra)
