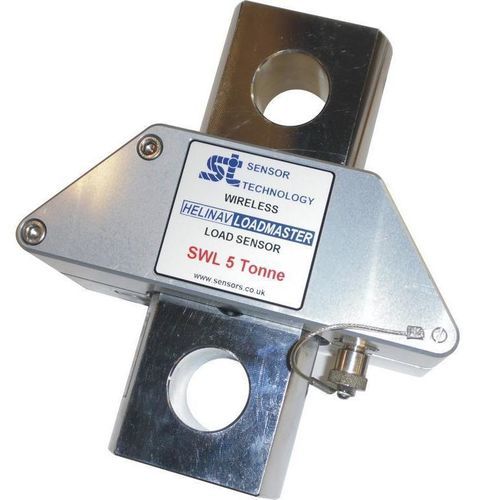

Célula de carga de tracción HLM-LC

tipo vigade un ejede galga extensométrica

Descripción general
El sensor de carga inalámbrico HeliNav LoadMaster es un sensor de tracción en acero inoxidable basado en galgas extensométricas, diseñado para medir cargas suspendidas en helicópteros. Proporciona transmisión inalámbrica en tiempo real y registro de datos locales para análisis posterior al vuelo. Utiliza la banda global de 2,4 GHz con dos antenas internas reforzadas e implementa corrección de errores y data whitening para garantizar la fiabilidad de la telemetría.

Beneficios clave

• Operación inalámbrica para instalación y retirada rápidas entre aeronaves
• Alcance de radio hasta 100 m para flexibilidad del personal en tierra
• Tasa de muestreo hasta 10 Hz para monitorización casi en tiempo real
• Memoria interna de 32 MBit que almacena hasta 280 horas de datos
• Alimentación externa 11–28 V (recargable) para integración con sistemas eléctricos
• Conexión USB para descarga de datos a PC
• Software para PC incluido para configuración y exportación de datos
• Apagado automático configurable para conservar batería
• Doble antena interna reforzada para mayor fiabilidad de enlace
• Compatible con FCC Part 15
• Datos exportables a Excel para análisis e informes

Compatibilidad e interfaces

• Compatible con el HeliNav Handheld Receiver para recibir y visualizar datos de múltiples sensores
• Compatible con la HeliNav Receiver Interface para salida de datos vía RS232/RS422 o canales analógicos/digitales para integración
• Compatible con el HeliNav Cockpit Display para indicación de carga en cabina o en ventanilla en formatos seleccionables

Especificaciones técnicas

• Tipo de sensor: basado en galga extensométrica, sensor de tracción en acero inoxidable
• Banda inalámbrica: 2,4 GHz banda ISM armonizada a nivel mundial
• Antenas: doble antena interna reforzada
• Fiabilidad radio: corrección de errores y data whitening
• Alcance de transmisión: hasta 100 m (línea de vista, sujeto a entorno)
• Tasa de actualización: hasta 10 muestras por segundo
• Memoria interna: 32 MBit (aprox. hasta 280 horas de datos muestreados)
• Descarga de datos: conexión USB a PC
• Alimentación: externa 11–28 V (recargable)
• Salidas (vía receptor/interfaz): RS232, RS422, analógica o digital según necesidad
• Software: software PC de configuración y exportación incluido
• Normas: FCC Part 15
