Voltímetro analógico 8-014
portátilde alta tensiónAC

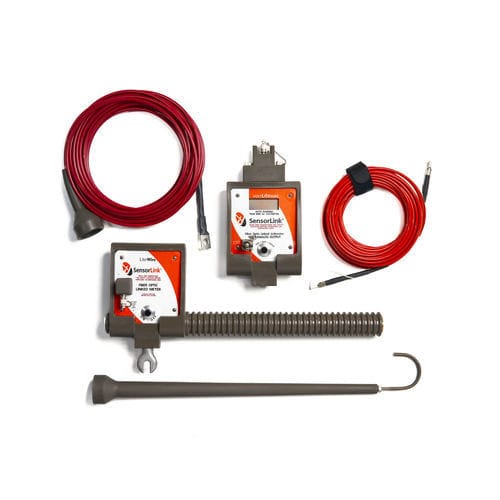

Voltímetro analógico - 8-014 - SENSORLINK - portátil / de alta tensión / AC
Voltímetro analógico - 8-014 - SENSORLINK - portátil / de alta tensión / AC
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
analógico
Instalación / movilidad
portátil
Tensión
de alta tensión, AC
Otras características
compacto, alimentado por batería, robusto
Tensión

Mín.: 1.000 V

Máx.: 40.000 V

Descripción

Descripción del producto
  • 40 kV Volt LiteWire, sensor vinculado por fibra óptica, salida analógica y electrodo aislado 7-047

Modelo
  • Modelo 8-014 Voltímetro acoplado con fibra óptica 40KV

Rango de operación
  • Voltaje 40 KV Volt Litewire: 1 - 40 kVAC
  • Frecuencia: 60Hz (57 a 63) o 50 Hz (47 a 53 Hz) Modelos disponibles

Precisión
  • Voltios: ± 2%

Resolución 30KV Volt Litewire
  • Voltaje: 1 - 20 kVAC: 10V
  • Voltaje: 20 - 40 kVAC: 100V

Salida analógica
  • 40KV Volt Litewire: 50 MV por kV (2 voltios = 40 kV)

Impedancia de salida
  • 6000 ohmios, mínimo

Respuesta de frecuencia
  • 2500 Hz, que está por encima de la 40ª armónica a 50 o 60 Hz

Cable de fibra óptica
  • Longitud: 40’, 12,19 m
  • Aislamiento: 100 kV por pie, 500 kV máx

Mecánica
  • Electrodos: Desmontables
  • Peso del 40KV Volt Litewire: 5,5 lbs, 2,50 kg
  • Carcasa: Uretano moldeado resistente a golpes y agua
  • Montaje en pértiga: Adaptador universal (pértiga no incluida)
  • Batería: Dos pilas de 9V alcalinas o de litio; una en el sensor y otra en el receptor
  • Duración de la batería: Mínimo 4 horas de uso continuo
  • Temperatura de funcionamiento: -22° a +140° F, -30° a +60° C
  • Se requiere batería de litio para uso por debajo de -4°F, -20° C
  • Pantalla: Ninguna; la unidad debe estar conectada a un analizador de calidad de energía

Especificaciones técnicas
  • Modelo: 8-014
  • Rango de voltaje: 1 - 40 kVAC
  • Frecuencia: Modelos de 50/60 Hz disponibles
  • Precisión: ±2%
  • Resolución: 10V (1-20 kVAC), 100V (20-40 kVAC)
  • Salida analógica: 50 mV/kV
  • Impedancia de salida: ≥6000 Ω
  • Respuesta de frecuencia: 2500 Hz
  • Longitud del cable de fibra óptica: 40’ (12,19 m)
  • Aislamiento: 100 kV/pie, 500 kV máx
  • Peso: 5,5 lbs (2,50 kg)
  • Carcasa: Uretano resistente a golpes y agua
  • Batería: 2x 9V (alcalina o de litio)
  • Duración de la batería: ≥4 horas continuas
  • Temperatura de funcionamiento: -22° a +140°F (-30° a +60°C)
  • Pantalla: Ninguna (requiere analizador externo)

Catálogos

VOLT LITEWIRE
VOLT LITEWIRE
2 Páginas
