Sonda de alta tensión Amp Litewire

Subtítulo
Sonda Amperimétrica de Alta Tensión

Puntos Destacados

• Sondas de distribución primaria para pruebas de relación CT
• Proporciona una salida analógica para el análisis de formas de onda
• El cable de aislamiento de fibra óptica lleva la señal a tierra
• Compatible con la mayoría de los analizadores de prueba portátiles

Visión General

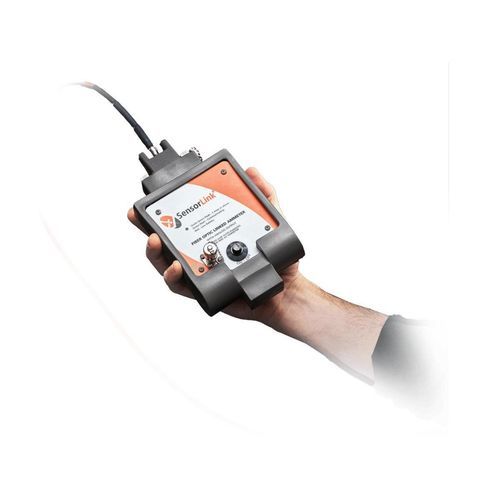

El Amp Litewire es un amperímetro de alta tensión True RMS diseñado para medir la corriente True RMS en el lado primario de una red de distribución. La sonda del sensor se conecta a una pértiga aislada y se posiciona en la línea de media o alta tensión. Un cable de fibra óptica conecta la sonda del sensor a una unidad receptora a potencial de tierra, que entrega la medición de la forma de onda de la corriente como una salida analógica a un analizador de medidor.

La salida analógica es una reproducción de la forma de onda de la corriente de alta tensión, precisa hasta el 50º armónico, y disponible como una señal de CA de 0-2 voltios a tierra. Esta sonda proporciona a las empresas de servicios públicos la capacidad de utilizar uno de los muchos osciloscopios de baja tensión sofisticados, grabadores de adquisición de formas de onda, analizadores u otros instrumentos de análisis, que de otro modo no son capaces de analizar mediciones en entornos de distribución primaria y alta tensión.

El cable de fibra óptica es físicamente robusto, al tiempo que proporciona un camino de datos de alta velocidad necesario para la transmisión digital de formas de onda. Este cable también es el aislante de alta tensión entre las dos unidades, y está especificado para proporcionar un aislamiento de 100 kV por pie.

La sonda del sensor no tiene partes móviles y no requiere sujeción al cable. La carcasa de uretano moldeado es resistente al agua y soportará un alto impacto físico.

Accesorios

• Conjunto de suspensión de sensor para 8-016 Amp LiteWire (Modelo #7-016)
• Conjunto de suspensión de sensor para 8-015 XT Amp LiteWire (Modelo #7-017)

Estuches

• Estuche de transporte rígido para LiteWires (Modelo #7045)

Características / especificaciones técnicas

• Amperímetro de alta tensión True RMS
• Mide la corriente True RMS en el lado primario de la red de distribución
• La sonda del sensor se conecta a una pértiga aislada
• El cable de fibra óptica proporciona un aislamiento de 100 kV por pie
• Salida analógica: señal de CA de 0-2 voltios a tierra
• Preciso hasta el 50º armónico
• Carcasa de uretano moldeado resistente al agua
• Sin partes móviles, no se requiere sujeción
• Compatible con la mayoría de los analizadores de prueba portátiles
