Sensor de posición con cable XL60H
sin contactopotenciométricomagnético

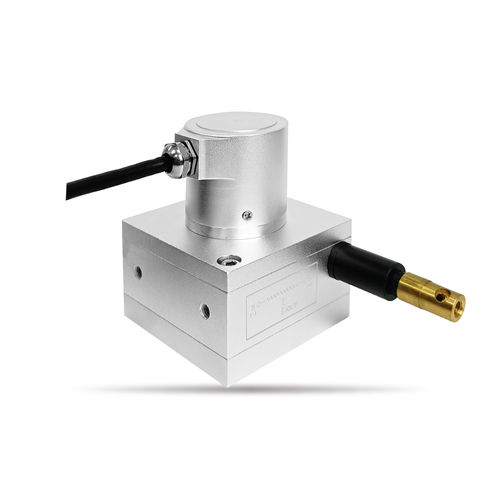

Sensor de posición con cable - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sin contacto / potenciométrico / magnético
Sensor de posición con cable - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sin contacto / potenciométrico / magnético
Sensor de posición con cable - XL60H - SENTOP by Shanghai Sibo M&E Co., Ltd. - sin contacto / potenciométrico / magnético - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de SENTOP by Shanghai Sibo M&E Co., Ltd.

Características

Tipo
con cable
Contacto / sin contacto
sin contacto
Tecnología
potenciométrico, magnético, de efecto hall, de resistencia
Señal de salida
con salida analógica, de salida potenciométrica
Objeto medible
transparente
Tipo de protección
IP65, IP54
Aplicaciones
para la industria, para entorno difícil, para la robótica, para uso intensivo, para la hidráulica móvil, para medidas de largas distancias, para actuador, de carga de eje, para automatización, para zona peligrosa
Otras características
absoluto, compacto, robusto, de precisión, de alta resolución, a prueba de golpes, de acero inoxidable, resistente a las vibraciones, económico, rectangular, flexible, de alta distancia de detección
Rango de medición

Máx.: 1.500 mm
(59,06 in)

Mín.: 600 mm
(23,62 in)

Tensión de alimentación

5 V, 24 V

Temperatura ambiente

Máx.: 85 °C
(185 °F)

Mín.: -30 °C
(-22 °F)

Descripción

Producto
Sensor de cable XL60H. Integra un potenciómetro sin contacto (SENTOP R22M) para la medida de desplazamiento lineal con resolución hasta 1500 mm.

Características
  • Medición mediante potenciómetro sin contacto
  • Rango de medida: 1500 mm
  • Señales de salida seleccionables: 5K, 10K, 0–5V, 0–10V, 4–20mA


Especificaciones mecánicas generales
  • Recorrido de medida: 1500 mm
  • Grado de protección: IP54
  • Fuerza de tracción: 2 N – 4 N
  • Vida mecánica: 20 000 000 ciclos
  • Masa: aprox. 580 g
  • Material de la carcasa: aleación de aluminio anodizado
  • Cable/cordón: alambre flexible Ø 0,6 mm
  • Velocidad máxima de vaivén: 600 mm/s
  • Longitud del cable: 2 m


Especificaciones ambientales
  • Temperatura de funcionamiento: -30℃ a +85℃
  • Temperatura de almacenamiento: -30℃ a +85℃
  • Choque: 10–1500 Hz, 10G
  • Vibración: 50G


Especificaciones eléctricas generales
  • Modelo del potenciómetro sin contacto: SENTOP R22M
  • Tensión aplicada: 5V ±10%
  • Señal de salida (estándar): 0–5V (ratio) (opciones: 0–10V, 4–20mA, salidas resistivas 5K/10K)
  • Consumo (sin carga): <16 mA
  • Desviación de salida en los extremos: <1%·VCC
  • Resistencia de carga: >100 kΩ
  • Ángulo eléctrico: 3600° ±7°
  • Tolerancia de linealidad independiente: ±0,5%
  • Resolución: 4096 (12 bits)
  • Tasa de actualización: 0,3 ms


Especificaciones especiales disponibles
  • Salida multisegmento, cables especiales, mayor grado de protección y otras opciones personalizadas bajo pedido


Características / especificaciones técnicas
  • Modelo: XL60H
  • Tipo: Sensor de cable (basado en potenciómetro sin contacto)
  • Recorrido / Rango: 1500 mm
  • Protección: IP54
  • Fuerza de tracción: 2 N–4 N
  • Vida mecánica: 20 000 000 ciclos
  • Peso aproximado: 580 g
  • Carcasa: aleación de aluminio anodizado
  • Cable: alambre flexible Ø 0,6 mm
  • Velocidad máxima: 600 mm/s
  • Longitud del cable: 2 m
  • Temperatura funcionamiento / almacenamiento: -30℃ a +85℃
  • Choque: 10–1500 Hz, 10G; Vibración: 50G
  • Potenciómetro sin contacto: SENTOP R22M
  • Tensión de alimentación: 5V ±10%
  • Señales de salida: 0–5V (ratio), 0–10V, 4–20mA, 5K, 10K
  • Consumo sin carga: <16 mA
  • Desviación en extremos: <1%·VCC
  • Resistencia de carga: >100 kΩ
  • Ángulo eléctrico: 3600° ±7°
  • Linealidad: ±0,5%
  • Resolución: 4096 (12 bits)
  • Tasa de actualización: 0,3 ms
  • Opciones especiales: salida multisegmento, cables especiales, mayor grado de protección
