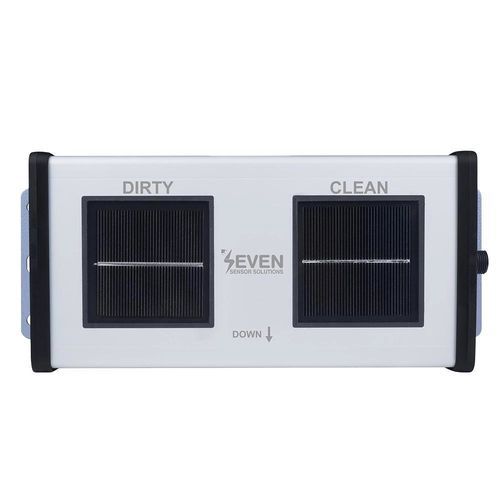

Sensor de suciedad para módulo fotovoltaico 3S-SMS-MB-M

para aplicaciones fotovoltaicasIEC 61724con limpieza manual

Visión general
El Sensor de Suciedad Manual SEVEN mide las pérdidas de energía en paneles fotovoltaicos comparando una célula de referencia limpia con otra expuesta a suciedad. El índice de suciedad equivale directamente a la pérdida de energía (por ejemplo, 10% de suciedad = 10% de pérdida energética). Los datos se transmiten por RS485 mediante Modbus RTU y el equipo es compatible SunSpec para integración con plataformas de monitorización.

Cómo funciona
El sistema utiliza dos células de referencia: una mantenida limpia manualmente y otra expuesta a las mismas condiciones que los módulos PV. Al comparar la irradiancia entre ambas, el sensor calcula el índice de suciedad en tiempo real y lo transmite por Modbus RTU.

• Una superficie de referencia se limpia manualmente por el personal del sitio.
• La otra superficie queda expuesta a las mismas partículas y suciedad que los módulos PV.
• El índice de suciedad se calcula a partir de las diferencias de irradiancia y se informa en tiempo real.
• Comunicación: Modbus RTU sobre RS485; compatible SunSpec para integración plug-and-play.

Beneficios clave

• Cuantifica pérdidas de energía y de ingresos por suciedad para decisiones O&M basadas en datos.
• Permite optimizar los programas de limpieza y reducir costes operativos.
• Adecuado para plantas a escala utility, cubiertas comerciales e instalaciones industriales.
• Diseño resistente: carcasa IP65, cable protegido UV y amplio rango de temperatura de funcionamiento.
• Calibrado según simulador solar Clase AAA y validado con células de referencia ISFH y Fraunhofer ISE.

Por qué es importante monitorizar la suciedad
La suciedad reduce la producción PV y afecta los ingresos. Impactos típicos:

• 2–5% de pérdida anual en climas moderados.
• 10–15% o más en zonas desérticas o con alta presencia de polvo.

Sin monitorización, existe riesgo de sobre-limpieza (recursos desperdiciados) o infra-limpieza (pérdida de producción). El sensor aporta datos cuantitativos para equilibrar coste de limpieza y mejora de rendimiento.

Datos y comunicación
Salida por bus RS485 de 3 hilos usando Modbus RTU. Soporta hasta 38400 Baudios y una tasa de salida de 1/s. La conformidad SunSpec facilita la integración con SCADA, PLC y plataformas de terceros.

Operación y mantenimiento
La versión manual requiere que los operadores mantengan limpia la célula de referencia. Recomendaciones: limpieza diaria de la célula limpia, inspección de cables/conectores y verificación anual de la calibración para mantener la precisión según IEC.

Conformidad, calibración y pruebas
Cumple IEC 61724-1 (Annex C). Cada sensor se calibra en simulador solar Clase AAA según IEC 60904-2 y IEC 60904-4 con célula calibrada por ISFH (Alemania) y se prueba bajo luz natural con célula calibrada por Fraunhofer ISE (Alemania).

Preguntas frecuentes (selección)

• ¿En qué se diferencia la versión Manual de la Automática? Mismo principio y precisión; la versión manual requiere limpieza manual de la célula limpia y es rentable para sitios con visitas programadas.
• ¿Es fiable en condiciones extremas? Sí: carcasa IP65, cable PUR protegido UV y rango de funcionamiento -40°C a +85°C.
• ¿Con qué frecuencia limpiar la superficie de referencia? Limpiar la célula limpia a diario con un paño húmedo; la célula sucia se limpia periódicamente según la política de sitio.
• ¿Es compatible con sistemas de monitorización? Sí: Modbus RTU sobre RS485 y compatibilidad SunSpec.
• Tiempos de entrega y garantía Pedidos pequeños: aprox. 2–3 semanas; volumen (100 uds): aprox. 8–10 semanas. Garantía: 2 años por defectos de fabricación.
• Rango de precios Aprox. 520 EUR – 950 EUR según modelo y accesorios.

Especificaciones técnicas

• Código de artículo: 3S-SMS-MB-M
• Índice de suciedad: 0% – 100%
• Resolución: 0,1%
• Precisión: ≤1%
• Irradiación: 0…1600 W/m²
• Norma: IEC61724-1 (Annex C)
• Salida de datos: RS485 hasta 38400 Baudios
• Protocolo de comunicación: Modbus RTU
• Tasa de salida: 1/s
• Rango de temperatura de funcionamiento: -40°C a +85°C
• Humedad de funcionamiento: 0 a 100%
• Alimentación: 12 a 30 V DC
• Consumo: 20 mA @ 24 V DC
• Conexión eléctrica: cable LIYYC11Y PUR de 3 m, resistente a UV y a la intemperie
• Aislamiento galvánico: 1000 V entre fuente y bus RS485
• Protección IP: IP65
• Dimensiones: 244 mm x 108 mm x 42 mm (An x L x Al)
• Peso: 500 g
• Calibración: calibrado en simulador solar Clase AAA según IEC 60904-2 con célula de referencia calibrada por ISFH
• Prueba: probado bajo luz natural con célula calibrada por Fraunhofer ISE
