Estación meteorológica de sensor múltiple 3S-CWS

de vigilanciacompactapara central solar

Descripción del producto

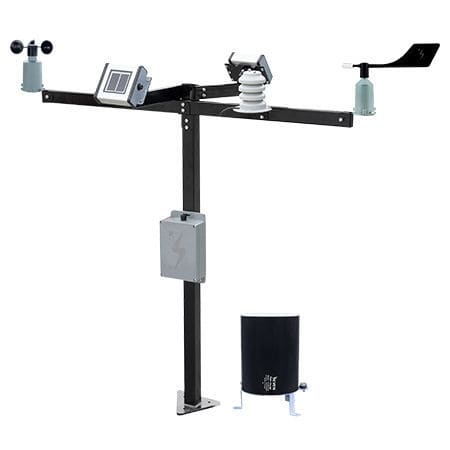

La estación meteorológica compacta 3S-CWS es una unidad de sensores profesional todo en uno que agrupa múltiples mediciones meteorológicas en una carcasa resistente a la intemperie. El equipo envía un conjunto de datos completo mediante Modbus RTU sobre RS485, facilitando la integración directa con SCADA, registradores y sistemas de monitorización. Está pensada para plantas fotovoltaicas, agricultura, redes de ciudades inteligentes e investigaciones ambientales.

Cómo funciona
La 3S-CWS integra sensores externos intercambiables en una caja sellada y resistente a los rayos UV para una instalación rápida y sin errores. Las conexiones son Plug & Play:

• La caja de conexión dispone de conectores estancos y resistentes a UV.
• Cada sensor tiene una configuración de pines única que impide conexiones incorrectas.

Las señales medidas son procesadas por la electrónica interna y transmitidas vía RS485 usando Modbus RTU a velocidades configurables.

Por qué elegir la estación meteorológica compacta SEVEN

• Diseño todo en uno – múltiples parámetros meteorológicos en un solo equipo
• Conformidad normativa – diseñada conforme a IEC 61724-1:2021 para monitorización fotovoltaica
• Carcasa resistente – protección UV y grado de protección para exterior (IP54 estándar, IP67 opcional)
• Instalación rápida – suministrada con sistema de montaje, soportes y cable para una puesta en marcha ágil
• Integración sencilla – compatibilidad nativa con sistemas Modbus RTU

Aplicaciones

• Plantas solares PV – mediciones de irradiación y condiciones ambientales para cálculos de PR y análisis de rendimiento
• Agricultura – datos microclimáticos para optimizar riego y gestión de cultivos
• Ciudades inteligentes – redes de monitorización ambiental y datos meteorológicos urbanos
• Investigación y academia – series fiables de datos para estudios meteorológicos y climáticos

FAQ

• ¿Qué sensores externos se pueden conectar? Piranel termopilar, sensores de irradiancia (global y POA), sensor de temperatura de módulo, sensor de temperatura ambiente, anemómetro, veleta, sensor de humedad relativa, sensor de presión atmosférica, pluviómetro. Los sensores pueden añadirse o retirarse según el proyecto.
• ¿Es compatible con SCADA o registradores? Sí, si el sistema host admite RS485/Modbus RTU.
• ¿Cómo se configura el sensor? Siga el manual de usuario y las guías en vídeo proporcionadas para instrucciones paso a paso.
• ¿La estructura de montaje está incluida? Sí. La unidad se entrega con estructura de montaje en acero recubierto y soportes para sensores.
• ¿Se incluye el cable? Suministrada con cable LIYYC11Y PUR de 3 m (resistente a UV y al exterior), 6 conductores trenzados incluyendo tierra. Otras longitudes disponibles bajo pedido.
• ¿Cómo se alimenta? Alimentación: 12–30 V DC (24 V recomendado).
• ¿Cuál es el precio del 3S-CWS? El precio depende de los sensores configurados; precio orientativo alrededor de 1800 EUR.
• ¿Qué garantía tiene? Garantía del fabricante de 2 años.
• Plazos de entrega Pedidos pequeños: aprox. 1–2 semanas. Pedidos a volumen (100+ unidades): aprox. 6–8 semanas.

Características / especificaciones técnicas

• Código de artículo: 3S-CWS
• Datos medidos: irradiancia global y plane-of-array (POA); temperatura del módulo; temperatura ambiente; velocidad del viento; dirección del viento; humedad relativa; presión atmosférica; precipitaciones
• Norma: Conforme a IEC 61724-1:2021
• Salidas digitales: RS485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU (opcional Modbus TCP/IP)
• Tasa de salida: 1/s
• Rango de temperatura de funcionamiento: -40°C a +85°C
• Rango de humedad de funcionamiento: 0 a 100 % RH
• Material de la estructura de montaje: Acero recubierto
• Dimensiones: 635 x 1123 x 1048 mm (An x L x Al); altura ajustable bajo solicitud
• Peso: 5,8 kg
• Clasificación IP: IP54 (IP67 opcional)
• Alimentación: 12 a 30 V DC
• Consumo: 25 mA @ 24 V DC
• Conexión eléctrica: Cable LIYYC11Y PUR de 3 m, resistente a UV y a la intemperie
• Caja de conexión: ABS
• Aislamiento galvánico: 1000 V entre la alimentación y el bus RS485
