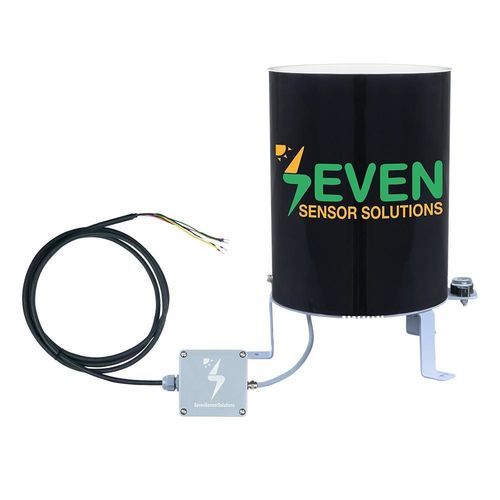

Pluviómetro con cubeta basculante 3S-RG-MB

200 cm2con interfaz RS-485Modbus RTU

Resumen del producto
El SEVEN 3S-RG-MB es un pluviómetro de cubeta basculante que mide la lluvia sobre una superficie de recogida de 200 cm² mediante un mecanismo de cubeta y un relé de lengüeta. Las señales de medida se envían por pulsos vía RS485 con protocolo Modbus RTU. El sensor combina componentes anodizados resistentes al agua de mar y piezas de Plexiglass y se suministra con un cable LIYY de 3 m resistente a UV y a la intemperie.

Especificaciones técnicas

• Código: 3S-RG-MB
• Tipo de sensor: Pluviómetro de cubeta basculante
• Área de recogida: 200 cm²
• Rango de medida: 600 mm/h
• Resolución: 0,2 mm
• Precisión: ±1% (0–30 mm/h); ±2% (30–100 mm/h); ±5% (100–600 mm/h)
• Salida de datos: RS485 hasta 38400 Baud
• Protocolo de comunicación: Modbus RTU
• Alimentación: 12–30 V DC
• Consumo: 35 mA @ 24 V DC
• Conexión eléctrica: cable LIYY 3 m, resistente a UV y a la intemperie
• Temperatura de funcionamiento: 0°C a +85°C
• Dimensiones: Ø 160 x 257 mm
• Dimensiones caja de conexión: 70.2 x 82 x 55 (W x L x H)
• Peso: 1,4 kg
• Grado de protección: IP65
• Material carcasa: Plexiglass
• Material caja de conexión: ABS

Cómo funciona
El equipo contabiliza las volcadas de la cubeta (resolución 0,2 mm) detectadas por un relé de lengüeta; cada volcada genera un pulso transmitido por RS485 (Modbus RTU) para que registradores y sistemas de monitorización calculen la precipitación acumulada y la intensidad sobre el área de 200 cm².

Aplicaciones

• Meteorología
• Hidrología
• Agricultura
• Monitorización de plantas fotovoltaicas (PV)
• Mediciones industriales de intensidad de precipitación

Por qué elegir los sensores SEVEN

• Solución rentable para monitorización industrial y ambiental, incluidas plantas PV.
• Componentes anodizados resistentes al agua de mar y protección IP65 para funcionamiento exterior fiable.
• Instalación en suelo sencilla con la base trípode suministrada; requiere superficie nivelada y sin accesorios adicionales.

FAQ

• Cómo instalo el sensor? Siga el manual de usuario para instrucciones paso a paso de instalación y cableado.
• Incluye cable? Sí, cable LIYY 3 m resistente a UV y a la intemperie incluido.
• Cómo se monta el 3S-RG-MB? Montaje en suelo con la base trípode suministrada; se requiere superficie nivelada.
• Periodo de garantía? 2 años contra defectos de fabricación.
• Plazos de entrega? Pedidos pequeños (hasta 5 uds): aprox. 3–4 semanas. Pedidos en volumen (5–100 uds): aprox. 7–9 semanas.
• Rango de precios? Indicativo para modelo Modbus RTU: 235–420 EUR.
