Detector fotovoltaico UV Cloud Sensor

HgCdTeindustrial

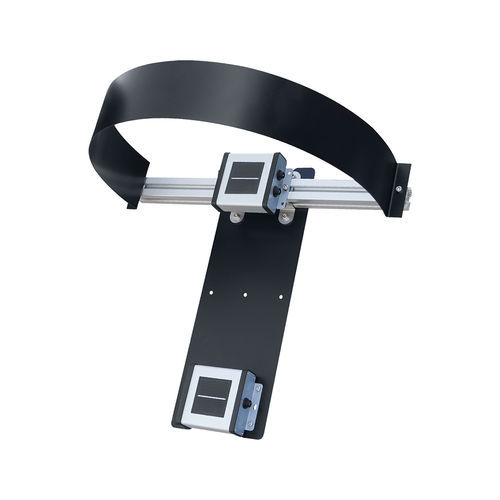

El Sensor de Nubes SEVEN es un dispositivo especializado diseñado para medir la cobertura de nubes en sistemas fotovoltaicos (PV) comerciales e industriales. Al analizar la nubosidad, ayuda a determinar si los paneles solares deben permanecer fijos o ajustarse a la posición del sol, optimizando la eficiencia energética. El sistema incluye dos sensores de irradiancia, uno siempre sombreado y otro siempre expuesto, junto con una banda de sombreado y componentes de montaje. El sensor sombreado mide la irradiancia difusa, mientras que el sensor expuesto mide la irradiancia del plano del array (POA), siguiendo las normas IEC 61724. El índice de nubosidad se calcula a partir de la relación de estos dos valores. Los datos se transmiten a través de RS485 utilizando el protocolo Modbus RTU a registradores de datos o sistemas de monitoreo. Parámetros Medidos: - Irradiancia POA – Total de luz directa, difusa y reflejada en los paneles PV. - Irradiancia Difusa – Luz indirecta dispersada por las nubes y la atmósfera. - Irradiancia Directa – Luz solar directa. - Índice de Nubosidad – Irradiancia Difusa dividida por POA; calculado tanto instantáneamente como como promedio diario. Especificaciones Técnicas: - Código del Artículo: 3S-CS-MB - Datos Medibles: Irradiancia del Plano del Array (POA), Irradiancia Difusa en la Inclinación del Panel, Irradiancia Directa en la Inclinación del Panel, Índice de Cobertura de Nubes - Rango del Índice de Cobertura de Nubes: 0 … 100% - Resolución del Índice de Cobertura de Nubes: 5% - Tasa de Salida: 1/s - Salida de Datos: RS485 hasta 38400 baud - Protocolo de Comunicación: Modbus RTU - Fuente de Alimentación: 12 … 30 V DC - Consumo de Energía: 25 mA máx. @ 24 V DC - Longitud y Características del Cable: 3 metros 3x2x0.22mm, 24 AWG (Resistente a UV y Clima) - Aislamiento Galvánico: 1000 V Entre la Fuente de Alimentación y el Bus de Datos RS485 - Rango de Temperatura de Operación: -40°C … +85°C - Rango de Humedad de Operación: 0 … 100%HR - Dimensiones: 550 mm x 500 mm x 310 mm (A x L x H) - Peso del Sensor: 4,2 kg - Clasificación IP: IP54 (Opcional IP 65, IP 68) - Material de la Carcasa del Sensor: Aluminio - Banda de Sombreado: Acero Revestido de Epoxi FBE - Norma: IEC 61724-1:2021 y IEC 60904 - Calibración: Cada sensor se calibra bajo un simulador solar de clase AAA según las normas IEC 60904-2 e IEC 60904-4 utilizando una célula de referencia calibrada por el Instituto ISFH en Alemania.
