Probador de estanqueidad de caudal

rotativopara la integridad de las juntasportátil

Descripción breve
Sistema de ensayo estanco en acero inoxidable diseñado para realizar pruebas de entrada de agua IPX1–IPX6. Incluye caudales ajustables, recirculación de agua en circuito cerrado, plato giratorio integrado y accesorios de prueba intercambiables conforme a las normas IP.

Descripción general

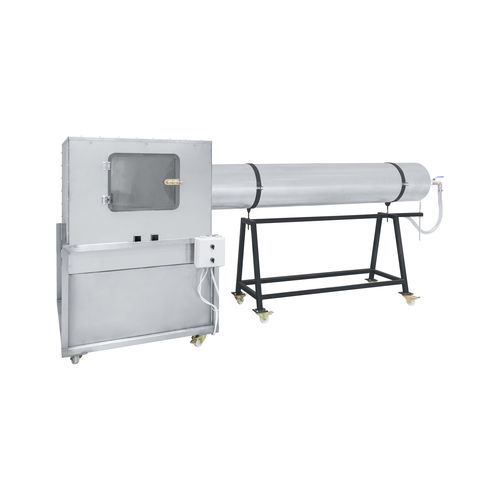

Construcción en chapa cromada inoxidable con depósito estanco y tapa de plexiglás para observación externa. Plato giratorio integrado (Ø350–Ø500 mm, según especificación del cliente) para el montaje seguro de las muestras. El sistema consta de dos conjuntos principales: la cámara de ensayo y el tubo de separación (para pruebas de chorro de agua IPX5/IPX6). El tubo de separación incorpora manivela regulable en altura, caudalímetro y válvula manual para ajustar y controlar el caudal. Las boquillas y accesorios de ensayo se pueden cambiar manualmente según el tipo de prueba. La unidad es móvil y se bloquea en posición para la realización de ensayos.

Especificaciones técnicas
Dimensiones cámara: 1000 × 1000 × 1500 mm (A × L × H)
Dimensiones conjunto tubo de separación: 580 × 2500 × 1340 mm (A × L × H)
Diámetro del plato giratorio: Ø350–Ø500 mm (según especificación del cliente)
Tubo de separación nominal: Ø400 mm, longitud 2500 mm
Reductor/motor: 400 V / 0,18 kW / 24 rpm
Bomba: 220 V / 1,1 kW / 0–120 L/min (caudalímetro y válvula manual para control)
Conexión eléctrica: estándar 380 V / 1,3 kW (220 V opcional)
Recirculación de agua en circuito cerrado con caudales ajustables; todas las dimensiones pueden personalizarse según los requisitos del cliente. Todas las dimensiones en mm.

Condiciones de ensayo IPX (IPX1 – IPX6)

• IPX1: Agua: agua dulce o pura; Duración: 10 minutos; Caudal: 0,25 L/min (controlado por caudalímetro, ajustado mediante válvula); Velocidad de rotación: 1 rpm; Distancia: ≥200 mm entre la bandeja de goteo y la muestra; Presión atmosférica / temperatura ambiente.
• IPX2: Agua: agua dulce o pura; Duración: 10 minutos (4 × 2,5 min); Caudal: 0,75 L/min; Inclinación: fija 15° (sin rotación); Distancia: ≥200 mm entre la bandeja de goteo y la muestra; Presión atmosférica / temperatura ambiente.
• IPX3: Agua: agua dulce o pura; Duración: 5 minutos; Caudal: 10 L/min ±5% (caudal instantáneo controlado); Velocidad de rotación: 10 rpm (opcional); Ángulo de oscilación del tubo: ±60° (120° total); Distancia: aprox. 300 mm entre el tubo oscilante y la muestra; Presión atmosférica / temperatura ambiente.
• IPX4: Agua: agua dulce o pura; Duración: 10 minutos; Caudal: 10 L/min ±5%; Velocidad de rotación: 10 rpm (opcional); Ángulo de oscilación del tubo: ±120° (240° total); Distancia: aprox. 300 mm entre el tubo oscilante y la muestra; Presión atmosférica / temperatura ambiente.
• IPX5: Agua: agua dulce o pura; Duración: 3 minutos; Caudal: 12,5 L/min ±5% (caudal instantáneo controlado); Velocidad de rotación: 20 rpm; Distancia boquilla: 2,5–3 m; Presión atmosférica / temperatura ambiente.
• IPX6: Agua: agua dulce o pura; Duración: 3 minutos; Caudal: 100 L/min ±5% (caudal instantáneo controlado); Velocidad de rotación: 20 rpm; Distancia boquilla: 2,5–3 m; Presión atmosférica / temperatura ambiente.

Criterios de evaluación

• Tras la prueba, secar el exterior e inspeccionar el interior de la muestra.
• No debe haber presencia de agua ni humedad en el interior del dispositivo.
• Los componentes electrónicos deben permanecer plenamente funcionales.
• El dispositivo no debe presentar deformaciones físicas debidas a la presión.

Características técnicas

• Construcción: chapa cromada inoxidable; depósito estanco; tapa de plexiglás; iluminación interior.
• Plato giratorio: integrado, diámetro Ø350–Ø500 mm (según especificación del cliente).
• Tubo de separación: Ø nominal 400 mm, longitud 2500 mm; regulable en altura mediante manivela.
• Bomba: 220 V, 1,1 kW, 0–120 L/min (caudalímetro y válvula manual para control del caudal).
• Reductor/motor: 400 V, 0,18 kW, 24 rpm.
• Conexión eléctrica: estándar 380 V / 1,3 kW (opción 220 V disponible).
• Sistema de recirculación de agua en circuito cerrado; caudales ajustables; configurado para la gama de ensayos IPX1–IPX6.
• Dimensiones: cámara 1000 × 1000 × 1500 mm (A × L × H); conjunto tubo de separación 580 × 2500 × 1340 mm (A × L × H).
• Todas las dimensiones en mm; las dimensiones de la cámara son personalizables según los requisitos del cliente.
