Albedometro de clase A 3S-TP-ALBEDO-A

para estación meteorológicaespectralmente planopara instalación fotovoltaica

Visión general

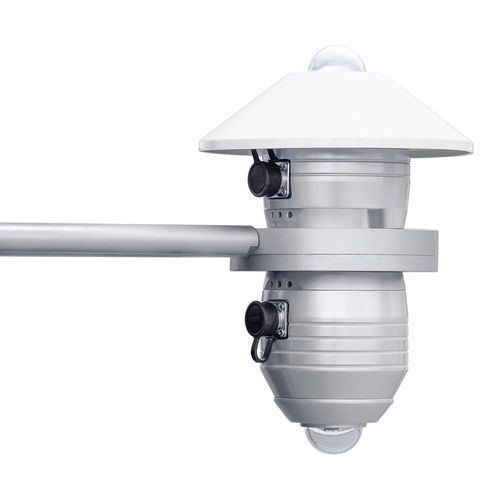

El 3S-TP-ALBEDO-A es un albedómetro termopila diseñado para medir la irradiancia solar incidente y la irradiancia reflejada por la superficie. Emplea dos piranómetros termopila de Clase A (uno hacia el cielo y otro hacia la superficie) para proporcionar valores de albedo precisos destinados a la monitorización de rendimiento fotovoltaico, estaciones meteorológicas y estudios de recursos solares. Soporta comunicación RS485 Modbus RTU, tiene protección IP68 y carcasa de aluminio anodizado, cumpliendo ISO 9060:2018 e IEC 61724-1:2021 Clase A.

Características clave

• Rendimiento Clase A con dos piranómetros SEVEN 3S-TP-MB-A (ISO 9060:2018 Fast Response, Spectrally Flat).
• Medición simultánea de irradiancia incidente y reflejada para un cálculo de albedo fiable.
• Tiempo de respuesta rápido: 0,5 s.
• Bajo offset cero y alta estabilidad a largo plazo.
• Integración digital vía RS485 Modbus RTU (opcional Modbus TCP/IP).
• Diseño resistente para exteriores: IP68, carcasa de aluminio anodizado, cable resistente a UV y agentes atmosféricos.
• Aislamiento galvánico: 1000 V entre la alimentación y el bus RS485.
• Cable estándar de 3 m; longitudes a medida disponibles.
• Garantía de 5 años.

Parámetros medidos

• Irradiancia Horizontal Global (GHI)
• Irradiancia en el Plano de la Matriz (POA)
• Irradiancia reflejada desde suelo, tejado, nieve, tierra, vegetación o superficie PV
• Temperatura interna
• Temperatura de la carcasa
• Humedad interna

Aplicaciones

• Plantas solares a escala industrial
• Monitorización de sistemas PV bifaciales
• Estaciones de evaluación de recursos solares
• Estaciones de medición meteorológica
• Estudios de reflectancia y albedo del terreno
• Monitorización solar en agricultura
• Mediciones de reflectancia en nieve, desierto, tejados y suelos
• Análisis de ratio de rendimiento y pérdidas energéticas en plantas PV

Principio de funcionamiento
El instrumento monta dos piranómetros enfrentados: el superior mide la irradiancia solar incidente y el inferior la irradiancia reflejada. El albedo se calcula como Irradiancia reflejada / Irradiancia global (ejemplo: 250 W/m² reflejada ÷ 1000 W/m² global = 0,25).

Recomendaciones de instalación

• Ubicar la unidad donde el piranómetro superior tenga visión despejada del cielo y el piranómetro inferior represente la superficie de interés.
• Evitar estructuras o elementos cercanos que puedan crear sombras o reflejos.
• Montar en el soporte, nivelar con el nivel de burbuja integrado y asegurar la varilla de montaje.
• Conectar alimentación (12–30 V DC) y RS485 Modbus RTU al registrador de datos o al sistema SCADA.
• Configurar parámetros Modbus según el registrador de datos o el sistema de monitorización.

Mantenimiento

• Inspección diaria: comprobar daños visibles, suciedad severa, nieve o excrementos de aves.
• Semanal: limpiar las cúpulas superior e inferior si están contaminadas.
• Mensual: verificar el nivelado, la integridad del montaje, el estado del cableado y la salida de datos.
• Anual: revisar el rendimiento de medida y toda la instalación.
• Recalibración: recomendada cada 2 años para monitorización PV según IEC 61724-1:2021; SEVEN indica que la recalibración cada 5 años puede ser suficiente según la aplicación.

Garantía y opciones
Garantía de cinco años. Configuraciones opcionales con distintas clases de piranómetros disponibles (SEVEN 3S-TP-MB-B o 3S-TP-MB-C).

Especificaciones técnicas

• Código artículo: 3S-TP-ALBEDO-A
• Parámetros medidos: GHI o POA, irradiancia reflejada, temperaturas interna y de carcasa, humedad interna
• Tipo de sensor: Thermopile
• Rango espectral: 280 a 3000 nm
• Rango de irradiancia: 0 a 4000 W/m²
• Sensibilidad nominal: 8 a 14 µV/(W/m²)
• Tiempo de respuesta: 0,5 s
• Offset cero A – Radiación térmica: ±1 W/m²
• Offset cero B – Cambio de temperatura: ±1,5 W/m²
• Offset cero total C: ±3 W/m²
• No estabilidad: <0,5 % cambio/año
• No linealidad: ±0,2 % de 100 a 1000 W/m²
• Respuesta direccional: ±10 W/m² a 1000 W/m², 0 a 80°
• Error espectral: ±0,2 %
• Respuesta a la temperatura: ±0,4 % de -20°C a 50°C
• Resolución de irradiancia: 0,1 W/m²
• Rango humedad interna: 0 % a 100 %
• Precisión humedad interna: ±1 % HR de 20 % a 70 % a 25°C
• Rango temperatura interna: -40°C a +85°C
• Precisión temperatura interna: ±0,1°C de 5°C a 60°C
• Rango temperatura carcasa: -40°C a +85°C
• Precisión temperatura carcasa: ±0,2°C
• Precisión nivel de burbuja: ±0,1°
• Ángulo de visión: 2π sr
• Salida de datos: RS485 hasta 38400 baudios
• Protocolo de comunicación: Modbus RTU, opcional Modbus TCP/IP
• Tasa de salida: 1/s
• Temperatura de operación: -40°C a 85°C
• Alimentación: 12 a 30 V DC
• Consumo: 20 mA a 24 V DC
• Características del cable: 3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR, resistente a UV y a la intemperie
• Longitud estándar de cable: 3 m, longitudes personalizadas disponibles
• Aislamiento galvánico: 1000 V entre alimentación y bus RS485
• Grado de protección: IP68
• Dimensiones: Ø140 mm x 209 mm
• Material carcasa: Aluminio anodizado
• Material soporte de montaje: Aluminio de aleación
• Material disco de sombra: ABS
• Peso: 2,6 kg
• Normas: ISO 9060:2018; IEC 61724-1:2021 Clase A; ISO/TR 9901:1990; ISO 9847
• Origen: Türkiye
