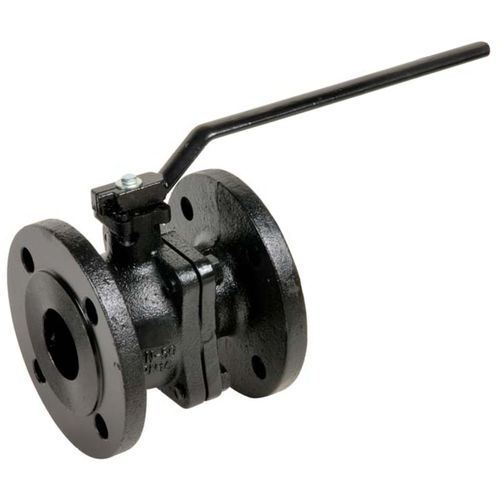

Válvula de bola 505 series
de palancacon bridaroscada

válvula de bola
válvula de bola
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de bola
Accionamiento
de palanca
Cuerpo
con brida, roscada, de hierro fundido, de acero inoxidable, de PTFE
Uso previsto
para platina ISO
Otras características
ISO, de paso integral, normalmente cerrada, estanca, ATEX
DN

Máx.: 150 mm
(5,906 in)

Mín.: 40 mm
(1,575 in)

Presión

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Máx.: 200 °C
(392 °F)

Mín.: -10 °C
(14 °F)

Descripción

Válvula de hierro fundido con plataforma de montaje ISO 5211 de diámetro completo para fluidos comunes del 2º grupo. 2 FKM O Ring y 1 junta de PTFE en el vástago, junta del cuerpo de PTFE y asiento de PTFE. Compatible con atmósferas explosivas, ATEX Zona 1&21 y Zona 2&22 gracias al dispositivo antiestático. Gracias a la placa ISO 5211, se puede instalar un actuador en la válvula. ESPECIFICACIONES : -Aburrimiento completo -Vástago antiexplosivo -La empaquetadura de PTFE y la junta tórica del vástago en FKM -La almohadilla de montaje ISO 5211 -PN10/16 bridas R.F. ( de acuerdo con DN. los agujeros de las bridas están roscados o no ) -Bandeja hueca de acero inoxidable -Color negro de pintura RAL 9004.5-15 micrones de espesor USA: -Para los fluidos comunes del grupo 2K -Temperatura mínima y máxima Ts : - 10°C a + 200°C -Presión máxima Ps : 16 bares -No usar con vapor - No usar con aire comprimido RANGE; Bridas de hierro fundido PN10/16 R.F. con fianza de acero inoxidable de DN40 a DN150 Ref. 505

---
