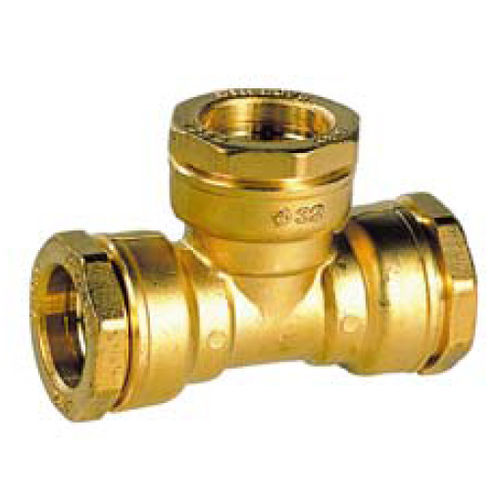

Racor hidráulico 864 series
roscadoen Tde caucho

racor hidráulico
racor hidráulico
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
hidráulico
Fijación
roscado
Forma
en T
Material
de caucho, de latón
Género
hembra-hembra
Diámetro

Mín.: 20 mm
(0,787 in)

Máx.: 90 mm
(3,543 in)

Presión de servicio

10 bar, 16 bar
(145,04 psi, 232,06 psi)

Descripción

El accesorio de latón de una sola regla de la serie 861 integró una herramienta de acoplamiento mejorada para mejorar la función de apriete. Para su junta se utiliza material de caucho de nitrilo-butadieno. Su sistema permite una instalación fácil y sin problemas en un conjunto de tuberías sin alterar la configuración del acoplamiento. Funciona a una temperatura de trabajo de entre 4 y 40 grados centígrados, obteniendo un rango de presión máxima de 16 bares. Esta disposición es ideal para aplicaciones de distribución de agua. ESPECIFICACIONES : -Acoplamiento de latón para el apriete externo -Junta de NBR -Instalación en la tubería sin desmontar el acoplador - 10 años de garantía de fabricación (los defectos de instalación y de desgaste no están cubiertos por la garantía) USO: -Distribución de agua -Agua con glicol hasta un 30% -Temperatura mínima y máxima Ts : ♦ 4°C a + 40°C -Presión máxima Ps : 16 bares hasta DN63.10 bares más RANGE; PARA PPL y TUBO DE ETILENO : - Acoplamiento hembra Ref.860 de DN 1/2*-D.20 a DN 3"-D.90 - Acoplamiento macho Ref.861 de DN 1/2"-D.20 a DN 3'-D.90 - Acoplamiento macho reducido Ref.862 de DN 3/8"-D.20 a DN1"1/2-D.63 - Acoplamiento de doble conexión Ref.863 de DN 20 a DN 90 - Acoplamiento en T Ref.864 de DN 20 a DN 90 - Acoplamiento en T macho/hembra Ref.865 de DN 20-1/2*M-3/8 "F a DN 90-3 "M-2"1/2F - L acoplamiento de doble conexión Ref.866 de DN 20 a DN 75

---
