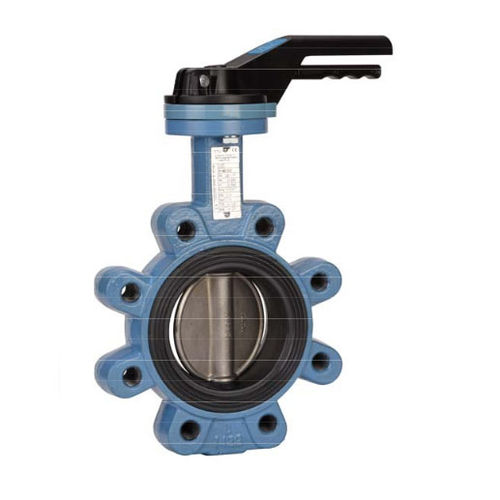

Válvula de mariposa 1163 series
de palancade aislamientopara agua caliente

válvula de mariposa
válvula de mariposa
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de mariposa
Accionamiento
de palanca
Función
de aislamiento
Medios
para agua caliente, para agua de mar, para agua de refrigeración, para productos químicos
Cuerpo
tipo lug, con revestimiento, de hierro fundido, de acero inoxidable, de EPDM
Otras características
ISO
DN

Máx.: 300 mm
(11,811 in)

Mín.: 40 mm
(1,575 in)

Presión

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Máx.: 110 °C
(230 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Este producto está diseñado con un cuello largo para el aislamiento y está equipado con una almohadilla de fijación ISO 5211 tipo Lug. Está compuesto por un disco de acero inoxidable de hasta DN100. Además, contiene una palanca de 9 posiciones con un motor de bloqueo que va hasta DN200. Este dispositivo tiene un asiento desmontable con un vástago de cruce completo con una extensión de 75 mm de longitud. La palanca cuadrada que tiene este dispositivo, tiene una medida de 30x30 mm y es capaz de una palanca de 9 posiciones que viene con un dispositivo de bloqueo que va hasta DN200. ESPECIFICACIONES ; - Cuello largo para el aislamiento -La almohadilla de montaje ISO 5211 -Tipo de oreja ( oreja reforzada de DN200 a DN1400 ) -entre las bridas PN1Û/16 de DN32/40 a 150. PN10 sobre -Entre bridas PN16 o Clase 150 (PN20) a petición -Vástago de cruce completo -Asiento desmontable de EPDM - Acero inoxidable hasta DN100 - Hierro dúctil con revestimiento de nlsan negro +/- 300 p sobre DN100 - Palanca de 9 posiciones con válvula de bloqueo hasta DN200 . parada en posiciones de bloqueo pero no bloqueable de DN250 a 300 -Color del cuerpo recubierto de Rilsan RAL 5024.250-300 micrones de espesor - Extensión del vástago de 75 mm de longitud ( opción ) -Palanca cuadrada 30x30 mm para llave especial ( opción ) USO : -Fluidos : Agua fría y caliente. Agua potable - No es aconsejable: hidrocarburos, vapor, gas, ácidos, petróleo. Fréon -Para uso temporal. puede ser usado al final de la tubería desde DN50 y más ( 6 bares max ) -Para el uso final. puede ser usado al final del tubo si se monta con una brida (12 barras máximo hasta DN150.10 barras más) -Temperatura mínima y máxima Ts : De -20°C a + 110°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más (ver gráficos página 5)

---
