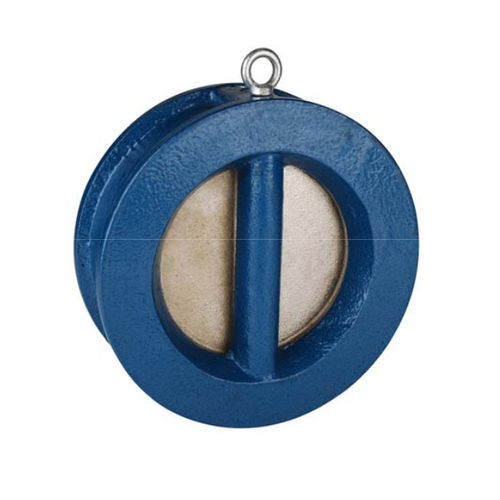

Válvula de retención de doble clapeta 371 series
de montaje en bridapara aguade PTFE

válvula de retención de doble clapeta
válvula de retención de doble clapeta
Añadir a mis favoritos
Añadir al comparador


Características

Tipo
de doble clapeta
Configuración
de montaje en brida
Aplicaciones
para agua
Material
de PTFE, de acero inoxidable, de hierro fundido, de bronce
Otras características
de muelle, anticorrosión, de montaje horizontal, silenciada
DN

Máx.: 300 mm
(11,811 in)

Mín.: 50 mm
(1,969 in)

Presión

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatura

Máx.: 110 °C
(230 °F)

Mín.: -10 °C
(14 °F)

Descripción

La serie 371 son juntas vulcanizadas y tienen ojos de elevación de DN200 a 600. También tienen una longitud corta y un muelle de acero inoxidable anticorrosivo. Tiene una débil pérdida de carga y un casquillo de PTFE La posición vertical con el fluido ascendente o la posición horizontal con respecto a la dirección del flujo indicada por la flecha. Está entre las bridas ISO PN10 a 16 o ISO PN 25. Tiene una pintura epoxi anticorrosiva RAL003 de 50-100 micras de espesor para el cuerpo de los tipos 370 y 371. ESPECIFICACIONES ; -Posiciones de la aceituna gracias al acero inoxidable spnng -Respetar la dirección del flujo indicada por una flecha en el cuerpo -F langes R.F. PN10/16 hasta DN150. PN16 desde DN200 hasta DN300. PN10 sobre -Con cesta de acero y malla de 6 mm ( Ref. 363 ) -Débil pérdida de cabeza gracias al diseño interno cilíndrico -Epoxi anticorrosivo interno y externo pamtmg color azul RAL 5017.100 p de espesor -Bujes de bronce para evitar el bloqueo de la enfermedad -Jefe de perforación a petición para el bypass o para comprobar el espesor -Disco diseñado para un mejor hidrodinamismo -Solución silenciosa -Mínima contrapresión para la estanqueidad: 0,2 bares USA: -Distribución de agua -Temperatura mínima Ts 10°C -Temperatura máxima Ts :♦ 120°C -Presión máxima Ps : 16 bares hasta DN300.10 bares más GAMA -PN1Q/16 con bridas desde DN50 a DN 150. PN16 de DN 200 a DN 300 y PN10 para DN350 a 600 Ref. 366 -PN1Q/16 de DN50 a DN 150 y PN16 de DN 200 a DN 300 con cesta de acero Rof. 363

---
