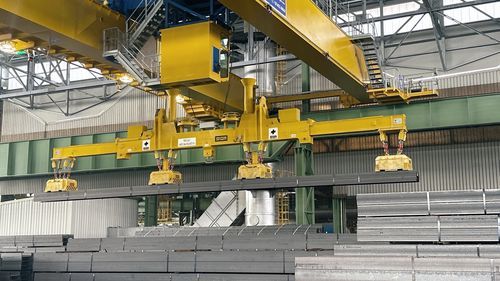

Electroimán de elevación con conmutación eléctrica EM

para bobinaspara tubospara vigueta

Los electroimanes se han utilizado en aplicaciones de elevación industrial durante más de un siglo. Su principio de funcionamiento y componentes clave están bien establecidos. Estos consisten en un núcleo de hierro, equipado con zapatos polares (polaridades) en sus extremos, y un devanado conductor eléctrico, generalmente hecho de aluminio o cobre, que rodea parte del núcleo. Cuando la corriente continua fluye a través del devanado, el imán se energiza, creando la fuerza de elevación. Los Electroimanes de Levantamiento SGM están diseñados para aplicaciones de alta resistencia, con una carcasa de acero de alta permeabilidad diseñada con márgenes de seguridad significativos. La placa inferior está hecha de acero al manganeso resistente al desgaste con una sección transversal extra pesada, asegurando durabilidad y fiabilidad incluso en condiciones exigentes. La carcasa se fabrica utilizando soldadura de arco sumergido profundamente soldada para una máxima integridad estructural. Para optimizar la eficiencia del volumen y la disipación de calor, los devanados SGM se fabrican principalmente con tiras de aluminio anodizado, una elección de material que mejora el rendimiento y extiende la vida útil operativa del imán. Cada elemento de los electroimanes SGM está meticulosamente diseñado para maximizar la capacidad de elevación, la resistencia mecánica y la eficiencia térmica, estableciendo nuevos estándares de la industria para el rendimiento, la resistencia y la fiabilidad. Cómo Funcionan los Electroimanes Industriales La fuerza de elevación de un electroimán depende de tres factores clave: - Tamaño y Geometría del Núcleo – Un núcleo de hierro más grande proporciona una mayor capacidad de elevación. - Número de Vueltas del Devanado – Más vueltas en el devanado resultan en un campo magnético más fuerte. - Intensidad de Corriente Directa (Amperios, Idc) – Una corriente más alta aumenta la fuerza magnética. Una vez que se fabrica un electroimán, su tamaño de núcleo y número de vueltas son fijos, mientras que la corriente se puede ajustar regulando el voltaje directo (Vdc). La resistencia eléctrica (R) del material del devanado también juega un papel, ya que aumenta con la temperatura, afectando el flujo de corriente (Ley de Ohm: Vdc = R × Idc). Gestión del Calor en los Electroimanes Los electroimanes generan calor debido a la resistencia eléctrica (efecto Joule), lo que impacta en el rendimiento. Los principales factores que influyen en la temperatura interna son: - Temperatura del Material – La temperatura de la carga que se levanta, especialmente en aplicaciones calientes. - Ciclo de Trabajo – El porcentaje de tiempo que el imán permanece energizado. - Densidad de Corriente – El nivel de corriente eléctrica que pasa a través del devanado. - Material del Devanado – Las propiedades térmicas y eléctricas del conductor. Los electroimanes SGM están diseñados con una densidad eléctrica conservadora para optimizar la disipación de calor y asegurar la eficiencia a largo plazo. El uso de tiras de aluminio anodizado para los devanados mejora aún más la refrigeración y la estabilidad del rendimiento con el tiempo. Beneficios Clave - Versatilidad – Los electroimanes de levantamiento generan un campo magnético profundo y poderoso, lo que los hace ideales para una amplia gama de aplicaciones. Son particularmente efectivos en situaciones donde el contacto directo entre los zapatos polares del imán y la carga es limitado o donde existen espacios de aire, como el manejo de chatarra ferrosa o paquetes de acero estructural. - Fuerza Ajustable – La fuerza de elevación de un electroimán se puede ajustar afinando el voltaje o la corriente suministrada al imán, proporcionando flexibilidad en el manejo de diferentes materiales. - Aplicaciones de Alta Temperatura – Los electroimanes SGM son adecuados para manejar materiales calientes hasta 650°C (1,200°F), lo que los hace ideales para acerías y fundiciones. Limitaciones - Dependencia de Suministro de Energía Continua – Los electroimanes requieren una corriente eléctrica constante para mantener la fuerza de elevación. Para garantizar la seguridad en caso de falla de energía, se recomienda un sistema de respaldo de batería, junto con la protección y el mantenimiento adecuados de los cables de alimentación para evitar desconexiones accidentales. Aplicaciones - Chatarra - Placas y blooms - Palanquillas, vigas en bruto, barras - Placas - Bobinas - Bobinas de alambre - Paquetes de barras de construcción reforzadas - Vigas estructurales - Paquetes, paquetes y capas de tubos - Capas de rieles Especificaciones Técnicas / Características - Carcasa de acero de alta permeabilidad con márgenes de seguridad - Placa inferior de acero al manganeso resistente al desgaste - Soldadura de arco sumergido profundamente soldada para la carcasa - Devanados de tiras de aluminio anodizado para la disipación de calor - Diseñado para aplicaciones de alta resistencia y alta temperatura (hasta 650°C) - Optimizado para capacidad de elevación, resistencia mecánica y eficiencia térmica
