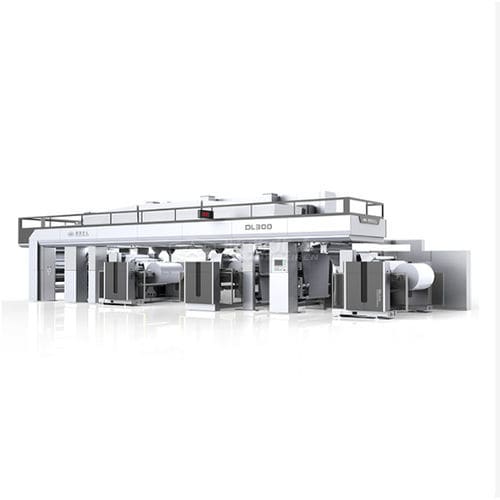

Máquina de laminado de rodillo a rodillo

automatizadade alta velocidaden seco

Descripción general
Nuestra laminadora seca multifunción está diseñada para la producción moderna de envases flexibles. Une múltiples sustratos flexibles —incluyendo BOPP, PET, PE, CPP, película de aluminio y papel— mediante aplicación precisa de adhesivo y control de secado multi-zona. La máquina es adecuada para envases alimentarios, farmacéuticos, de productos de higiene y laminados industriales.

Características clave

• Compatibilidad de sustratos: BOPP, PET, PE, CPP, película de aluminio, papel.
• Control de tensión preciso para películas delicadas (precisión ±0,3 kg).
• Túnel de secado multi-zona con control inteligente de temperatura para minimizar residuos de solvente (objetivo <5 mg/m² según ASTM F1884).
• Carro de recubrimiento tipo casete para cambios rápidos entre adhesivos basados en solvente y a base de agua (15–30 minutos).
• Diseño de ahorro energético con recirculación de aire de extracción y proporción ajustable de aire fresco.
• Empalme automático en estaciones de desenrollado y enrollado para reducir desperdicios y mantener producción continua.
• Accionamiento vectorial AC multi-motor sincronizado para manejo suave de sustratos sensibles.

Aplicaciones
Diseñada para la producción de envases flexibles, incluyendo envases alimentarios (bolsas retort, bolsas de café), envases farmacéuticos (foil cold-form, materiales para blísters), envases de productos de higiene y laminados industriales para aislamiento o blindaje electrónico.

Métodos de verificación de calidad

• Medición de retención de solvente por cromatografía de gases.
• Pruebas de resistencia de unión con tensiómetro según normas ASTM.
• Inspección de uniformidad de recubrimiento mediante sistemas ópticos de detección.
• Verificación de alineación de web dentro de una tolerancia de ±1 mm.
• Comprobaciones de distribución de temperatura mediante imágenes térmicas.

Especificaciones técnicas
Parámetro — Especificación
Ancho máximo de película — 1050 mm / 1250 mm
Diámetro de desenrollado — Φ 800 mm
Diámetro de rollo — Φ 800 mm
Longitud del túnel de secado — 9 metros
Rango de velocidad operativa — 150-450 m/min
Precisión del control de tensión — ±0,3 kg
Tolerancia de peso de recubrimiento — ±0,1 g/m²
Norma de residuo de solvente — <5 mg/m²
Sistema de accionamiento — accionamiento vectorial AC 5-7 motores
Materiales imprimibles — película, lámina de aluminio, papel
Industrias objetivo — envases alimentarios, envases farmacéuticos, envases de productos de higiene

Ventajas principales

• Cambio rápido mediante carro de recubrimiento tipo casete para producciones versátiles.
• Ahorro energético mediante recirculación de aire y ajuste automático de proporción de aire fresco.
• Desperdicio mínimo gracias al empalme automático en estaciones de desenrollado y enrollado.
• Calidad de unión consistente con nip de laminado controlado y cilindros de grabado que mantienen la aplicación de adhesivo dentro de ±0,1 g/m².

Cómo resuelve problemas comunes de producción

• Evita la deformación en laminados de grosores mixtos mediante control de tensión independiente por cada web y un nip de enfriamiento con temperatura controlada para estabilizar el laminado tras el pegado.
• Maneja sustratos delicados sin roturas usando accionamientos vectoriales sincronizados y rodillos guía de baja fricción para minimizar el esfuerzo de contacto.
• Mantiene altas velocidades sin comprometer la calidad del secado mediante tecnología de cuchilla de aire de alta velocidad en el túnel de secado.

Características / especificaciones técnicas

• Ancho máximo de película: 1050 mm / 1250 mm
• Diámetro de desenrollado: Φ 800 mm
• Diámetro de rollo: Φ 800 mm
• Longitud del túnel de secado: 9 metros
• Rango de velocidad operativa: 150-450 m/min
• Precisión del control de tensión: ±0,3 kg
• Tolerancia de peso de recubrimiento: ±0,1 g/m²
• Norma de residuo de solvente: <5 mg/m²
• Sistema de accionamiento: accionamiento vectorial AC 5-7 motores
• Materiales imprimibles: película, lámina de aluminio, papel
• Industrias objetivo: envases alimentarios, envases farmacéuticos, envases de productos de higiene
