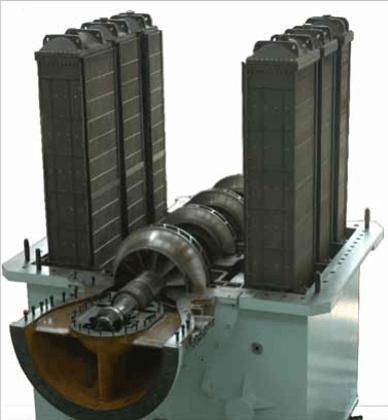

Compresor centrífugo

de aireneumáticoestacionario

Descripción breve
Los compresores para separación de aire se utilizan en plantas de separación de aire a gran escala en las industrias química y químico‑carbón. Los trenes de compresores Shaangu cubren capacidades de 20.000 Nm³/h a 150.000 Nm³/h. Configuración típica: compresión interna — un compresor de aire más un booster; compresión externa — un único compresor de aire.

Definición del código de modelo
Ejemplo: «EIZ90-4/EIZT125-3». EIZ/EIZT — código de serie para compresores centrífugos con intercooler integrado. 90/125 — número de tamaño, diámetro nominal del impulsor de primera etapa (cm). 4/3 — número de impulsores.

Características de los compresores EIZ/EIZT

• Diseño serializado e impulsores tridimensionales de alta eficiencia. Los intercoolers integrados reducen la longitud y la resistencia del flujo de gas para lograr una operación casi isotérmica.
• Los intercoolers integrados y compactos proporcionan una reducción eficaz del ruido.
• Las aletas guía de entrada garantizan un amplio rango de funcionamiento (aprox. 75 %–105 % del nominal) para reducir el consumo energético.
• El sistema de pulverización integrado permite la limpieza en línea de los impulsores y los tubos del intercambiador, asegurando una operación estable a largo plazo y minimizando el tiempo de inactividad.

Familias de compresores booster
Los compresores booster Shaangu incluyen las series EZ/EBZ y EG. Serie EZ: estructura split horizontal con intercooler interetapas externo. EBZ: carcasa partida vertical tipo barril con intercooler interetapas externo. EG: compresores integrados con engranajes.

Aspectos destacados de la serie EG

• Caudal hasta 14.000 m³/min
• Presión de descarga hasta 7,2 MPa
• Velocidad máxima > 35.000 r/min
• Eficiencia variable > 88 %

Referencias
En diciembre de 2019, casi 270 trenes de compresores Shaangu estaban en operación, representando más del 80 % del mercado nacional en el sector de grandes plantas de separación de aire.

Especificaciones técnicas

• Rango de servicio (capacidad de producción de aire): 20.000 Nm³/h a 150.000 Nm³/h
• Series habituales en trenes de separación de aire: EIZ / EIZT (compresores centrífugos con intercooler integrado)
• Elementos del código de modelo: tamaño = diámetro nominal del impulsor de primera etapa (cm); sufijo = número de impulsores
• Configuración típica del tren: compresión interna – un compresor de aire + un booster; compresión externa – compresor de aire único
• Series de booster: EZ (split horizontal, intercooler interetapas externo), EBZ (carcasa barril partida vertical, intercooler interetapas externo), EG (tipo engranaje integrado)
• Rendimiento EG (máximos típicos): caudal hasta 14.000 m³/min; presión de descarga hasta 7,2 MPa; velocidad máxima > 35.000 r/min; eficiencia variable > 88 %
• Características de diseño: intercoolers integrados para reducir la resistencia del flujo y el ruido; aletas guía de entrada para amplia gama de funcionamiento (75 %–105 %); sistema de pulverización integrado para limpieza en línea
• Referencia de campo: ~270 unidades en operación (dic. 2019)
