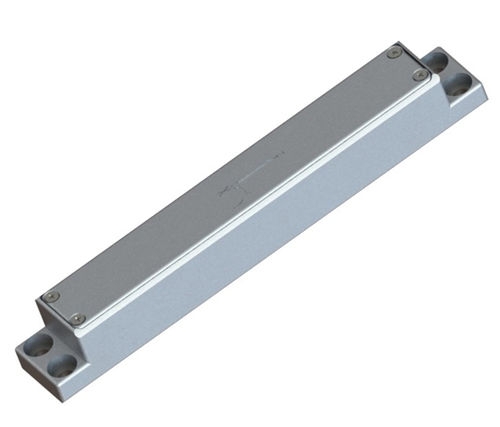

Girocompás ER-Gyro-19

Módulo direccional MEMS para sustituir el Fluxgate in situ Introducción ER-Gyro-19 está equipado con un giroscopio MEMS de alta precisión con función de autoseguimiento. Mediante la integración de los datos en tiempo real del giroscopio MEMS de 3 ejes y el acelerómetro de 3 ejes, puede realizar mediciones de seguimiento dinámicas y continuas del ángulo de inclinación del pozo, el ángulo de la cara de la herramienta y el ángulo acimutal. El dispositivo soporta la medición durante la perforación, la medición puntual y la medición continua, puede recopilar rápidamente datos de perforación, controlar la trayectoria de perforación, acortar en gran medida el tiempo de medición y mejorar significativamente la eficiencia de la operación. Es un equipo ideal en los campos del registro de petróleo y gas. Características 1. Adopta la última tecnología de medición inercial de tres ejes MEMS giroscopio, tres ejes MEMS acelerómetro strapdown, reemplaza el sensor fluxgate in situ; 2. Subvertir el tamaño de las herramientas tradicionales giroscopio, extremadamente pequeño, con un diámetro de sólo 30 mm y una longitud de 120 mm, que puede ser fácilmente incrustado en el espacio estrecho front-end como el tubo de la sonda; 3. Diseño totalmente de estado sólido, excelente resistencia a impactos y vibraciones; 4. alineación rápida en 30s, precisión acimut 1°, alineación precisa en 90s, precisión acimut 0,5°; Ángulo de medición de inclinación del pozo de hasta 0,1°; la precisión del ángulo de la cara de la herramienta giroscópica puede alcanzar 1°/segL (L representa la latitud); 5. Puede medir durante la perforación o de forma continua; 6. No se ve afectado por el campo magnético; 7. Con función de búsqueda automática; 8. compensación de calibración de temperatura completa de 5~125°C, se adapta a entornos extremos. Aplicaciones 1) Herramientas de registro de búsqueda del norte/giroscopios; 2) Apuntado y guiado de equipos avanzados de minería/perforación; 3) Búsqueda del norte de la inclinación del petróleo; 4) Medición de oleoductos.
