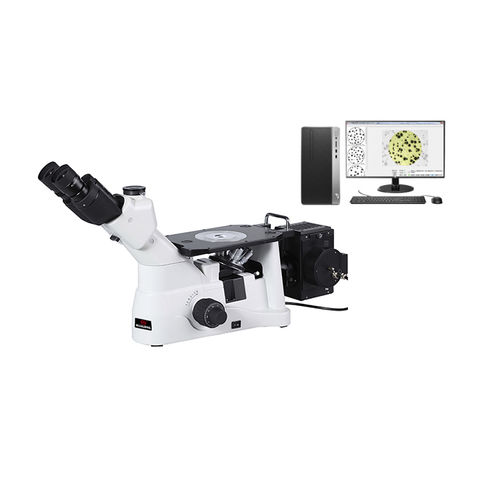

Microscopio metalográfico HL201-AW

de laboratoriode inspeccióneducativo

1.Aplicación Ofrece una calidad de imagen superior, una estructura mecánica estable y fiable, un funcionamiento sencillo y accesorios completos. Se utiliza ampliamente en el análisis metalográfico de la enseñanza y la investigación científica y la prueba de materiales en los laboratorios de la fábrica. 2. Especificación 2.1 Sistema óptico: Sistema óptico de corrección de la aberración cromática infinita 2.2 Tubo de observación: Cabezal trinocular abatible, inclinación de 45°, rango de ajuste de inclinación: 54-75mm, ajuste unilateral de dioptrías ±5 relación de división: binocular 100%, binocular: trinocular = 80%: 20% 2.3 oculares: Ocular de gran campo de visión PL10X22mm 2.4 Lente objetivo -Objetivo metalográfico acromático de campo plano de larga distancia de trabajo infinito: LMPL5X /0.15 / WD10.8 -Objetivo metalográfico acromático de campo plano con distancia de trabajo infinita: LMPL10X/0,3 / WD10 -Objetivo metalográfico acromático de campo plano con distancia de trabajo infinita: LMPL20X/0,45 / WD4 -Objetivo metalográfico semirreductor de campo plano con distancia de trabajo infinita: LMPLFL50X/0.55 / WD7.8 2.5 Convertidor: Convertidor de cinco agujeros 2.6 Mecanismo de enfoque: Coaxial de ajuste grueso y fino, ajuste grueso por revolución 38 mm, ajuste fino por revolución: 0.2 mm, precisión de enfoque: 0,002mm, con dispositivo de ajuste elástico 2.7 Etapa: Plataforma fija: tamaño 160X250mm 2.8 Banco de trabajo: Placa metálica de la platina (agujero central Φ12) / placa metálica de la platina (agujero central Φ25) / placa de extensión de la platina 2.9 Regla móvil: Regla móvil mecánica coaxial de baja posición, carrera 120x78mm
