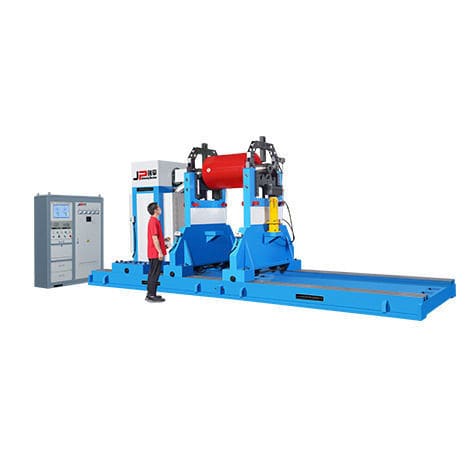

Máquina equilibradora horizontal PHW-20000H

dinámicopara sopladorpara piezas grandes

Aplicación Se utiliza para la corrección del desequilibrio de piezas rotativas como rotores de motores grandes y medianos, sopladores, impulsores centrífugos, cilindros de secado y rodillos. Características - Esta máquina adopta el sistema de medición Jianping, el equilibrado dinámico y estático están disponibles. - Los modos de rodamiento son hasta 10 tipos. - La adición y eliminación de peso, la rotación CW y CCW se pueden personalizar de manera flexible. - Las unidades de visualización de la cantidad y el ángulo de desequilibrio se pueden personalizar para lograr una conversión de unidad en tiempo real para satisfacer las diferentes necesidades de los clientes. - Adopta un acoplamiento universal o transmisión por caja de cambios, puede obtener una variedad de velocidades de equilibrado o regulación de velocidad continua. Datos Técnicos Aplicable a piezas pequeñas, medianas, grandes y enormes. Consulte las tablas a continuación para obtener especificaciones detalladas. Piezas Pequeñas Datos técnicos de un vistazo PHW-160H PHW-300H PHW-500H Rango de Masa de la Pieza (kg) 160 300 500 Diámetro Máximo de la Pieza (mm) Φ1000 Φ1200 Φ1500 Distancia Entre Dos Rodamientos de Soporte (mm) Min 60 Min 60 Min 60 Rango de Diámetro de Diario de la Pieza (mm) Φ15~75 Φ15~75 Φ15~75 Distancia Máxima entre la Brida de Conducción y el Soporte de Rodamiento Derecho (mm) 1500 1500 1500 Velocidad de Rotación del Eje Principal (r/min) 600,1095 600,1095 600,1095 Potencia del Motor (kw) 3 3 4 Par del Eje de Junta Universal (N·m) 60 60 60 Longitud de la Cama (mm) 2500 2500 2500 Cantidad de Desequilibrio Residual Mínima Alcanzable (emar) ≤0.5g· mm/kg Piezas Medianas Datos técnicos de un vistazo PHW-1000H PHW-2000H PHW-3000H PHW-5000 Rango de Masa de la Pieza (kg) 1000 2000 3000 5000 Diámetro Máximo de la Pieza (mm) Φ1600 Φ1800 Φ2100 Φ2400 Distancia Entre Dos Rodamientos de Soporte (mm) Min 60 Min 60 Min 60 Min 320 Rango de Diámetro de Diario de la Pieza (mm) Φ25~120 Φ25~120 Φ25~120 Φ40~380 Distancia Máxima entre la Brida de Conducción y el Soporte de Rodamiento Derecho (mm) 1600 1900 1900 2500 Velocidad de Rotación del Eje Principal (r/min) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 Potencia del Motor (kw) 4 7.5 7.5 15 Par del Eje de Junta Universal (N·m) 250 300 700 1250 Longitud de la Cama (mm) 2500 3000 3000 4000 Cantidad de Desequilibrio Residual Mínima Alcanzable (emar) ≤0.5g· mm/kg Piezas Grandes Datos técnicos de un vistazo PHW-10000H PHW-15000H PHW-20000H PHW-30000 Rango de Masa de la Pieza (kg) 10000 15000 20000 30000 Diámetro Máximo de la Pieza (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distancia Entre Dos Rodamientos de Soporte (mm) Min 320 Min 450 Min 600 Min 600 Rango de Diámetro de Diario de la Pieza (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distancia Máxima entre la Brida de Conducción y el Soporte de Rodamiento Derecho (mm) 4000 4200 5200 6000 Velocidad de Rotación del Eje Principal (r/min) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 Potencia del Motor (kw) 22 30 55 75 Par del Eje de Junta Universal (N·m) 2250 2250 5000 7800 Longitud de la Cama (mm) 5500 6000 7000 8000 Cantidad de Desequilibrio Residual Mínima Alcanzable (emar) ≤0.5g· mm/kg Piezas Enormes Datos técnicos de un vistazo PHW-50000 PHW-80000 PHW-100000 Rango de Masa de la Pieza (kg) 50000 80000 100000 Diámetro Máximo de la Pieza (mm) Φ3600 Φ4000 Φ4200 Distancia Entre Dos Rodamientos de Soporte (mm) Min 600 Min 600 Min 600 Rango de Diámetro de Diario de la Pieza (mm) Φ80~560 Φ80~560 Φ100~650 Distancia Máxima entre la Brida de Conducción y el Soporte de Rodamiento Derecho (mm) 7000 7500 9500 Velocidad de Rotación del Eje Principal (r/min) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 Potencia del Motor (kw) 110 160 200 Par del Eje de Junta Universal (N·m) 10000 15000 18000 Longitud de la Cama (mm) 9000 10000 12000 Cantidad de Desequilibrio Residual Mínima Alcanzable (emar) ≤1g· mm/kg Notas: 1) Conversión de frecuencia 2) Puede agregar a 75-180 3) Puede agregar a 120~240 4) Regulación de velocidad continua - Aplicación: Rotores de motores grandes y medianos, sopladores, impulsores centrífugos, cilindros de secado, rodillos - Características: Sistema de medición Jianping, equilibrado dinámico/estático, hasta 10 modos de rodamiento, unidades personalizables, acoplamiento universal o transmisión por caja de cambios, regulación de velocidad continua - Datos Técnicos: Consulte las tablas para obtener especificaciones detalladas para piezas pequeñas, medianas, grandes y enormes
