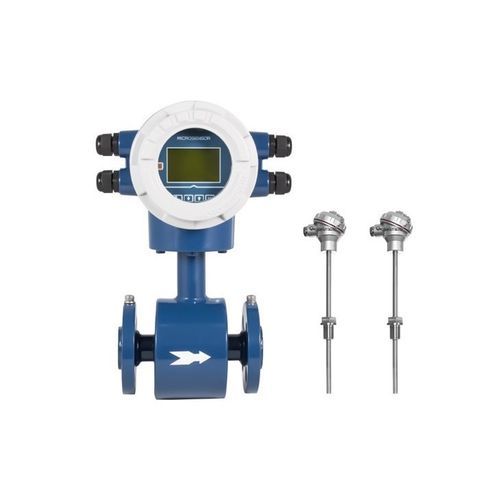

Caudalímetro con disco variable MFE600H

volumétricopara aguapara agua caliente

Descripción del producto
La serie MFE600H de Micro Sensor es un caudalímetro electromagnético que mide energía térmica y cantidad fría. El contador energético incluye de serie 2 sondas Pt1000, por lo que no requiere totalizador externo. Es fácil de instalar, reduciendo costes de instalación. El convertidor emplea un microcontrolador de bajo consumo y componentes SMD/SMT para un rendimiento fiable, alta precisión, bajo consumo y cero estable. La pantalla es intuitiva y el equipo sencillo de operar y mantener.

Ventajas

• Estructura multi-electrodo para alta precisión; electrodo de puesta a tierra integrado en muchas medidas, evitando el anillo de tierra y reduciendo costes.
• EEPROM conserva los parámetros y los valores acumulados ante cortes de alimentación.
• Sin inercia mecánica — respuesta rápida; mide flujos pulsantes instantáneos con buena linealidad.
• Excitación por onda rectangular de baja frecuencia que mejora la estabilidad y el comportamiento a caudales bajos con baja pérdida de energía.
• Disponible en versiones separada (convertidor remoto) e integrada (compacta).
• Amplio rango de diámetros: DN6 ~ DN1600 (según tipo de conexión).

Tabla técnica
Diámetro | Tipo | Rango / Nota
Tipo brida | DN6~DN1600, ≥DN20 con electrodo de puesta a tierra integrado
Tipo wafer | DN25~DN200
Tipo roscado | DN10~DN50
Tipo clamp | DN15~DN150
Puerto de presión | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Precisión de medida | | ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600)
Señal de salida | | 4mA~20mA DC / HART, frecuencia, salida de pulso, RS485
Conexión eléctrica | | ISO M20×1.5
Protección IP | | IP65; IP67; IP68
Consumo | | ≤5W
Temperatura de trabajo | | -20℃ ~ 60℃
Temperatura de almacenamiento | | -40℃ ~ 60℃
Humedad relativa | | 5% ~ 90%

Aplicaciones

• Medición en calefacción central
• Sistemas de calefacción
• Medición térmica para aire acondicionado en viviendas
• Edificios de oficinas, empresas e instituciones

Descarga

• Hoja de datos
• Certificado CNEX
• Certificado PCEC
• Certificado CE
• Certificado EAC
• Certificado ATEX

Características / especificaciones técnicas

• Tipo de producto: Caudalímetro electromagnético de energía (serie MFE600H).
• Funciones: mide cantidad fría y calor; equipado con 2 sensores Pt1000 de serie; no requiere totalizador externo.
• Procesamiento de señal: convertidor con microcontrolador de bajo consumo y componentes SMD/SMT para mediciones estables y precisas.
• Protección de ajustes: EEPROM que protege parámetros y valores acumulados en caso de corte de alimentación.
• Electrodos: estructura multi-electrodo; electrodo de puesta a tierra integrado en muchas medidas.
• Respuesta: sin inercia mecánica; respuesta sensible; apto para flujos instantáneos y pulsantes con buena linealidad.
• Excitación: onda rectangular de baja frecuencia para mayor estabilidad y buenas características a caudales bajos.
• Estructura: tipo separado (convertidor remoto) y tipo integrado (compacto).
• Opciones de conexión/diámetro: brida DN6~DN1600 (≥DN20 con electrodo integrado); wafer DN25~DN200; roscado DN10~DN50; clamp DN15~DN150.
• Normas de puerto: ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Precisión de medida: ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600).
• Salidas: 4mA~20mA DC / HART, frecuencia, pulso, RS485.
• Conexión eléctrica: ISO M20×1.5.
• Grado de protección: IP65, IP67, IP68.
• Consumo: ≤5W.
• Temperatura de funcionamiento: -20℃ ~ 60℃; almacenamiento: -40℃ ~ 60℃.
• Humedad relativa: 5% ~ 90%.
