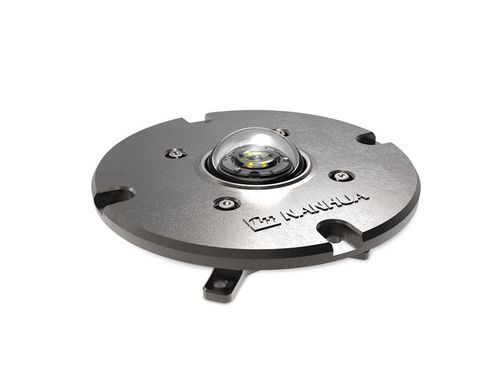

Balizaje para helipuerto LP3

LEDantideflagrantepara zona peligrosa

Descripción general
La luz perimetral para helipuerto LP3 está diseñada para el balizamiento perimetral de helipuertos offshore y embarcados, en plataformas móviles y permanentes. Certificada para atmósferas explosivas (Zona 1 y Zona 2), grupos de gas IIA / IIB / IIC y clases de temperatura T1–T6.

Características clave

• Carcasa en acero inoxidable 316 para resistencia a la corrosión y a las vibraciones en entornos marinos.
• Diseño fotométrico profesional con lente de PC resistente a altas y bajas temperaturas para rendimiento a largo plazo.
• Tapa de vidrio templado; funcionamiento hasta -50°C; resistencia a impactos de 4 J; resistente a choques térmicos y apto para 5 MPa de presión estática.
• Fuente LED con gestión térmica que mantiene la temperatura del chip por debajo de 85°C en funcionamiento.
• Atenuación: atenuación continua por PWM o RS485 (0–100%) para reducir deslumbramiento durante la aproximación del piloto.
• Compatibilidad electromagnética (EMC) conforme.

Descripción del producto y aplicación
Apropiada para iluminación perimetral de helipuertos offshore en plataformas móviles y permanentes, incluidas plataformas petroleras, unidades flotantes y helipuertos de buques. Indicada para áreas offshore peligrosas que requieren certificación antiexplosiva y alta resistencia ambiental.

Óptica

• Fuente luminosa: LED
• Intensidad: 30 cd – 60 cd
• Color de luz: Verde / Amarillo / Azul / Rojo / Blanco
• Modo de trabajo: encendido permanente
• Haz horizontal: 360°
• Ángulo del haz vertical: 90°

Eléctrico

• Tensión nominal: DC 24 V o AC 100 V – 240 V
• Potencia nominal: ≤ 5 W
• Protección contra sobretensiones por rayo: GD22-2015 L-L 0.5 kV; L-G 1 kV
• Descarga electrostática: GD22-2015 descarga en aire 8 kV
• Norma EMC: GD22-2015

Mecánico y ambiental

• Temperatura de funcionamiento: Ta -50°C a +60°C
• Humedad: 10% a 95% HR
• Resistencia a la corrosión: C5
• Prensaestopas: 2 × M20 × 1.5 (usar prensaestopas EX apropiado)
• Terminal de cableado: apto para cable Ø9 – Ø14 mm²; conductor ≤ 2.5 mm²
• Protección contra ingreso: IP67
• Peso: 4.3 kg
• Material de la carcasa: acero inoxidable 316
• Tapa: vidrio templado

Aplicaciones e instalaciones típicas
Iluminación perimetral de helipuertos en plataformas petrolíferas y de gas, helipuertos flotantes, buques y otras zonas offshore peligrosas que requieren certificación antiexplosiva y alta resistencia ambiental.

Especificaciones técnicas

• Nombre del producto: Helideck Perimeter Light
• Modelo: LP3
• Fuente luminosa: LED
• Intensidad: 30 cd – 60 cd
• Colores disponibles: Verde, Amarillo, Azul, Rojo, Blanco
• Patrón de haz: 360° horizontal, 90° vertical
• Modo de operación: encendido permanente
• Tensión: DC24V o AC100V–240V
• Potencia: ≤ 5 W
• EMC / sobretensión / ESD: cumplimiento GD22-2015
• Temperatura de funcionamiento: -50°C a +60°C
• Humedad: 10%–95% HR
• Clase de corrosión: C5
• Protección contra ingreso: IP67
• Peso: 4.3 kg
• Carcasa: acero inoxidable 316
• Tapa: vidrio templado
• Prensaestopas: 2 × M20 × 1.5
