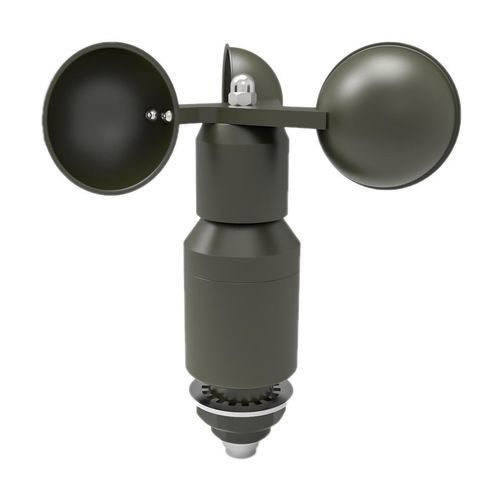

Anemómetro de cazoletas FA19

IP66para aplicaciones marinassin mantenimiento

Resumen
El FA19 es un sensor de velocidad del viento sin mantenimiento diseñado para uso offshore en entornos marinos con alta corrosión (C5-M). Rodamientos especiales resistentes a la corrosión y un cuerpo totalmente metálico de aleación de aluminio 6061 con anodizado duro proporcionan resistencia a la corrosión y al desgaste. Múltiples sellos laberínticos no contactantes, rectos y desplazados, con relaciones de aspecto de cavidad optimizadas aseguran protección IP66. El sensor es adecuado para mediciones precisas del viento en condiciones severas como vientos fuertes, tormentas de arena y entornos marinos.

Características clave

• Medición magnética sin contacto con chip de sensor magnético importado para alta precisión y fuerte inmunidad a las interferencias electromagnéticas.
• Sellos laberínticos múltiples optimizados para alcanzar IP66.
• Construcción totalmente metálica: cuerpo en aleación 6061 (anodizado duro); piezas externas en acero inoxidable 316.
• Rodamientos especiales resistentes a la corrosión aptos para entornos offshore C5-M.
• Diseño tolerante a fallos en el cableado para evitar daños por conexiones incorrectas.
• Protección multinivel contra rayos, ESD y sobretensiones (IEC61000-4-2/4-5).
• Conexión mediante conector tipo aviation y cable apantallado de 6 núcleos (4×0.5mm² + 2×1mm²).

Aplicaciones

• Medición de viento en parques eólicos offshore y onshore
• Monitorización meteorológica en barcos y buques
• Estaciones meteorológicas costeras y portuarias
• Monitorización ambiental en ferrocarriles y autopistas
• Sistemas de prevención de desastres y emergencias

Especificaciones eléctricas

• Tensión nominal: 12VDC–30VDC
• Corriente de funcionamiento: 50 mA máx.
• ESD: IEC61000-4-2 (Contacto ±8kV, Aire ±15kV)
• Sobretensión: IEC61000-4-5 (Línea a línea ±6kV, Línea a tierra ±4kV)
• Principio de medida: escaneo de código magnético sin contacto
• Cableado: conector tipo aviation
• Cable: apantallado de 6 núcleos (4×0.5mm² + 2×1mm²)

Especificaciones mecánicas

• Color: anodizado duro natural
• Material del cuerpo: aleación de aluminio 6061, anodizado duro
• Material de las copas: 5052, anodizado duro
• Material de los rodamientos: rodamientos especiales resistentes a la corrosión
• Peso: 0,4 kg
• Montaje: paso de placa Ø27–Ø30 mm o rosca externa G 3/4
• Temperatura de funcionamiento: -40°C a +70°C
• Humedad: 0–100% HR (IEC60068-2-3)
• Vibración: 5–10Hz d=3mm; 10–500Hz a=2g
• Grado de protección: IP66 (IEC60529)

Especificaciones meteorológicas

• Umbral de arranque: ≤0,5 m/s (a 20°C)
• Resistencia al viento: >75 m/s
• Rango de medida: 0–50 m/s
• Resolución: 0,1 m/s
• Precisión: ±0,5 m/s (V<16 m/s); ±3% (16 ≤ V ≤ 60 m/s); ±5% (V>60 m/s)

Modelo y resumen técnico

• Modelo: FA19
• Principio de medida: escaneo de código magnético sin contacto
• Tensión nominal: 12VDC–30VDC
• Corriente máxima: 50 mA
• Grado de protección: IP66
• Materiales: cuerpo 6061 aluminio (anodizado duro); piezas inox 316; copas 5052
• Rodamientos: resistentes a la corrosión (adecuado C5-M)
• Montaje: Ø27–Ø30 mm / rosca externa G 3/4
• Temperatura de funcionamiento: -40°C a +70°C
• Rango de viento: 0–50 m/s; resolución 0,1 m/s; precisión según especificación
