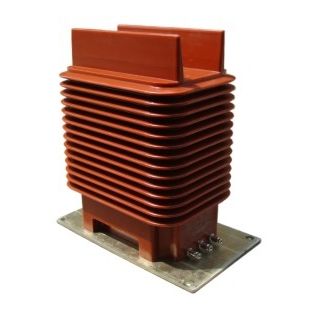

Transformador de corriente CYECVT1-36N
de medidade tensiónde control

transformador de corriente
transformador de corriente
transformador de corriente
Añadir a mis favoritos
Añadir al comparador


Características

Función
de corriente, de medida
Características eléctricas
de tensión
Otras características
de control, primario, secundario, de protección, de frecuencia, a medida
Tensión primaria

35 kV

Tensión secundaria

Mín.: 200 mV

Máx.: 6.500 mV

Corriente primaria

Mín.: 50 A

Máx.: 1.500 A

Descripción

Los productos han sido diseñados en base a las normas IEC60044-8, GB/T20840.8-2007&IEC60044-7,GB/T20840.7-2007, y el servicio de diseño especial de los clientes. Esta serie se utiliza la bobina LPCT&Rogowski para medir la corriente en el círculo, conducir el divisor de la resistencia para medir el voltaje. Se instala en cualquier equipo de conmutación con alta tensión inferior a 10kV, compatible con instrumentos eléctricos, equipos de protección y medición digital, capaz de llevar a cabo multifunciones como la medición, el control, la protección y la transmisión de datos, etc. simultáneamente. Principales parámetros técnicos 1、Tensión primaria nominal : 35/√3kV 2、Corriente primaria nominal : 50-1500A 3、Salida secundaria nominal : ECT : 4V (medida), 200mV (protección ) EVT : 3,5/√3V, 3,25/√3V o 6,5/√3V 4. Carga nominal: >10kΩ(ECT). >1MΩ(EVT) 5、Salida digital nominal : 0x2D41( medida),0x01CF(protección) 6、Exactitud para el devanado de medida : 0,2(ECT) ,0,2(EVT) 7、Exactitud del devanado de protección: 5TPE(ECT)、3P(EVT) 8、Frecuencia nominal: 50Hz 9、Nivel de aislamiento: 40,5/95/200kV 10、Corriente térmica de corta duración : 50-200: 150Ipr, 300-1500A :31.5kA/1S 11、Corriente dinámica nominal : 50-200A :375Ipr, 300-1500A :80kA 12、Temperatura ambiente : -5℃-40℃(interior) 13、Humedad ambiente : ≤RH95%(25℃) 14、Altitud : ≤ 2000m (diseño personalizado) 15、Sitio de instalación : interior

---
