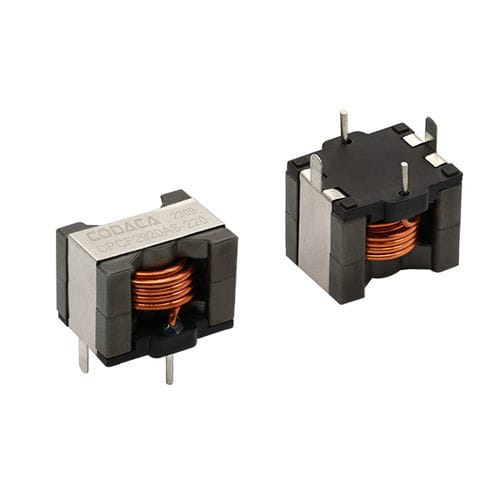

Inductor para corrientes fuertes CPCF2920AS series
magnéticode alambre bobinadode potencia

inductor para corrientes fuertes
inductor para corrientes fuertes
Añadir a mis favoritos
Añadir al comparador


Características

Tecnología
de alambre bobinado, magnético
Características eléctricas
de potencia, blindado, para corrientes fuertes, de baja pérdida
Estructura
de circuitos impresos
Aplicaciones
convertidor DC DC
Otras características
de cobre
Corriente primaria

Máx.: 24,05 A

Mín.: 8,15 A

Descripción

■ Estructura de blindaje magnético, cubierta de blindaje metálica con fuerte resistencia EMI. los terminales auxiliares mejoran eficazmente la resistencia a las vibraciones y aumentan la estabilidad de la soldadura. ■ El diseño compacto ahorra área de montaje de PCB. alta inductancia, alta corriente. amplia temperatura y material de bajo consumo de energía, baja pérdida de núcleo. ■ Temperatura de funcionamiento: -40℃ ~ +125℃ (Incluido el aumento de temperatura de la bobina). Notas ■ Todos los datos se prueban en base a 25℃ de temperatura ambiente. ■ Condición de medida de inductancia a 100kHz, 0,1V. ■ Corriente de saturación:el valor real de la corriente continua cuando la inductancia disminuye un 30% de su valor inicial. ■ Corriente de aumento de temperatura:el valor real de la corriente continua cuando el aumento de temperatura es ΔT40℃(Ta=25℃). ■ Special remind:Circuit design, component placement, PCB size and thickness, cooling system and etc. ■ Todo afectará a la temperatura del producto. Por favor, verifique la temperatura del producto en la aplicación final. Guardar ■ Producto en condiciones de almacenamiento de embalaje : temperatura 5~40℃, HR≤70%. ■ Si se saca para su uso, los productos restantes deben sellarse en bolsas de plástico y conservarse de acuerdo con las condiciones anteriores, para evitar la oxidación de los terminales (electrodos), afectando el estado de la soldadura. ■ No se recomienda el almacenamiento de los productos Codaca Electronic durante más de 12 meses, Entre otros efectos, los terminales pueden sufrir degradación, resultando en mala soldabilidad. Por lo tanto, todos los productos deberán ■ Utilizarse dentro del período de 12 meses a partir del día de envío. ■ No conservar los productos en condiciones de almacenamiento inadecuadas, como zonas expuestas a altas temperaturas, humedad elevada, polvo o corrosión.

---
