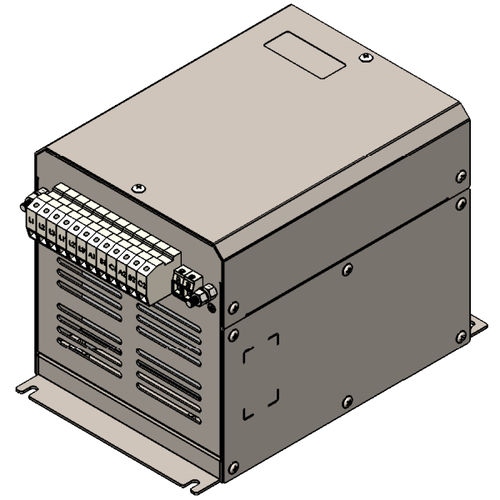

Filtro electrónico paso banda

pasivode armónicotrifásico

El filtro pasivo de armónicos DAQI ® está diseñado específicamente para mitigar las corrientes armónicas creadas por cargas no lineales. Actualmente está disponible de 1,5 a 250 kW y mejora la calidad de la energía reduciendo simultáneamente los armónicos y mejorando el factor de potencia real. El avanzado diseño del DAQI ® PHF ofrece un rendimiento superior en comparación con un filtro de armónicos tradicional, ya que reduce la distorsión de la corriente armónica en un 80% (normalmente hasta el 5% o menos a plena carga), corrige el factor de potencia real por encima del 95% y cumple los requisitos de armónicos IEEE 519 cuando se utiliza dentro de los parámetros diseñados. DAQI ® PHF consta de reactores y condensadores en una disposición LCL diseñada para reducir una amplia gama de armónicos asociados con variadores de frecuencia y otros rectificadores trifásicos. Diseño compatible con los variadores Danfoss de la serie VLT®. IEEE 519 IEC61000-3-2 (hasta 16 A) IEC61000-3-12 (entre 16 y 75 A) IEC61000-3-4 (más de 75 A) THDi : THDi98,5% (100% carga);
