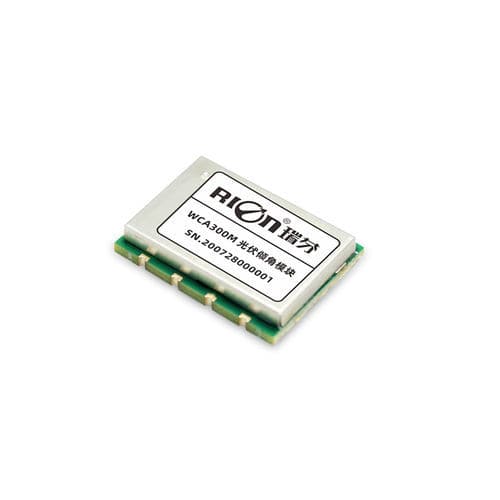

Inclinómetro de un eje WCA300M

TTLMEMSIP67

Descripción del producto
El RION WCA300M es un módulo de inclinación de un eje diseñado para integración industrial y montaje por SMT. Incorpora una unidad de sensado micromecánica sobre una plataforma anti‑interferencias para un funcionamiento estable a largo plazo en un amplio rango de temperaturas. Cada módulo se calibra en fábrica para minimizar el sesgo cero, los errores entre ejes y la linealidad. El embalaje en cinta permite colocación automática directa con máquinas SMT.

Características principales

• Rango de medida: 0–360°
• Resolución: 0,1°
• Precisión: ±0,2° (a 25 °C)
• Salida: TTL
• Tensión de alimentación: DC 3,3–7 V
• Temperatura de trabajo: -40 a +85 °C
• Protección: IP67
• Embalaje: cinta para montaje SMT
• Vida útil estimada: hasta 10 años

Ámbito de aplicación

• Control de seguimiento de paneles solares (PV)
• Monitorización de puentes
• Monitorización de vías/rail

Parámetros

• Modelo: WCA300M
• Rango de medida (un eje): 0–360 °
• Resolución: 0,1 °
• Precisión (25 °C): ±0,2 °
• Deriva por temperatura: ±0,02 °/°C (-40 a +85 °C)
• Tiempo de respuesta (sin filtrado): 0,1 s
• Desviación cero: ±0,1 °
• Corriente de funcionamiento estática (DC5V): 10 mA
• Tiempo de encendido: 1 s
• Tensión de funcionamiento: DC 3,3–7 V
• Interfaz de salida: TTL
• Carga de salida: ≥100 MΩ
• Impacto: 100 g @ 11 ms, 3 direcciones axiales (semi‑sinusoidal)
• Anti‑vibración: 10 grms, 10–1000 Hz
• MTBF: ≥50000 horas
• Protección: IP67
• Peso: 30 g

Dimensiones
Tamaño carcasa: L24.5×W19×H4 mm

Notas
Embalaje en cinta para colocación automática SMT. Cada módulo calibrado para reducir sesgo cero, errores entre ejes y de linealidad. Vida útil estimada hasta 10 años.

Especificaciones técnicas

• Tipo: módulo inclinómetro de un eje
• Formato de salida: TTL
• Rango y conformidad ambiental: -40 a +85 °C, probado según EN61000 / GBT17626
• Embalaje: cinta para colocación SMT directa
• Aplicaciones típicas: seguimiento PV, monitorización estructural y ferroviaria
