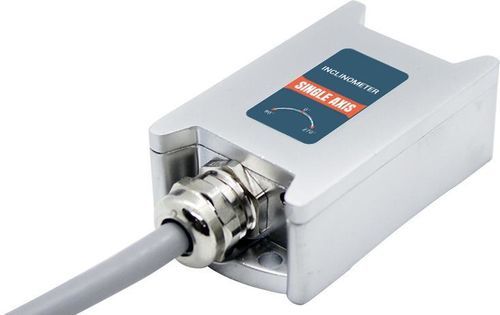

Inclinómetro de un eje WCA360M

RS-485Modbuscapacitivo

Descripción del producto
El inclinómetro de un eje WCA360M es un sensor de inclinación industrial compacto y de bajo coste, diseñado para operación en campo con estabilidad a largo plazo. Emplea una unidad de detección MEMS capacitiva y una plataforma antiinterferencias para ofrecer mediciones fiables en un amplio rango de temperaturas. Mide sin contacto mecánico y se fija directamente al objeto medido, sin necesidad de eje giratorio.

Características clave

• Resolución: 0,1°
• Rango: un eje 0–360°
• Salida: RS485 (protocolo MODBUS)
• Tensión de alimentación: DC 9–36 V
• Temperatura de funcionamiento: -40 a +85 °C
• Alta resistencia a las vibraciones
• Principio de medida sin contacto (unidad MEMS capacitiva)
• Funcionamiento estable a largo plazo; vida útil efectiva hasta 10 años

Ámbitos de aplicación

• Control de seguimiento de paneles solares (seguimiento PV)
• Monitorización de puentes
• Monitorización de vías

Parámetros

• Modelo: WCA360M
• Eje de medida: Un eje
• Rango: 0–360°
• Resolución: 0,1°
• Precisión de medida: ±0,2° a 25 °C
• Dériva térmica: ±0,003 °/°C en -40 a +85 °C
• Tiempo de respuesta: 0,1 s (sin filtrado)
• Temperatura de funcionamiento: -40 a +85 °C
• Interfaz de salida: RS485 (protocolo MODBUS)
• Carga de salida: >500 Ω
• Vida útil: 50.000 horas (sin fallo)
• Resistencia de aislamiento: >100 MΩ
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Resistencia a impactos: 100 g @ 11 ms, tres ejes (onda media sinusoidal)
• Peso: ≤200 g (incluye cable de 1 m)
• Instalación: Fijación al objeto medido; medición sin contacto, no requiere eje giratorio

Especificaciones técnicas

• Modelo: WCA360M
• Eje: Un eje
• Rango: 0–360°
• Resolución: 0,1°
• Precisión: ±0,2° (25 °C)
• Dériva térmica: ±0,003 °/°C
• Temp. operación: -40 a +85 °C
• Tiempo de respuesta: 0,1 s
• Interfaz: RS485 (MODBUS)
• Carga: >500 Ω
• Vida: 50.000 h
• Aislamiento: >100 MΩ
• Vibración: 10 grms, 10–1000 Hz
• Impacto: 100 g @ 11 ms (3 ejes)
• Peso: ≤200 g (incl. cable)
