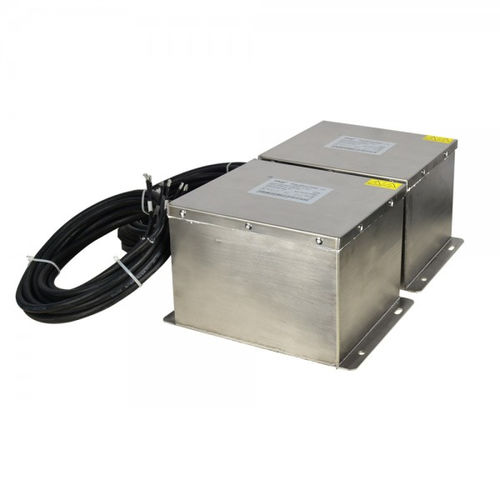

Filtro electrónico paso bajo SKS-SWF-0016-ZC-4
pasivosinusoidal

filtro electrónico paso bajo
filtro electrónico paso bajo
filtro electrónico paso bajo
filtro electrónico paso bajo
Añadir a mis favoritos
Añadir al comparador


Características

Ancho de banda
paso bajo
Tipo
pasivo
Otras características
sinusoidal
Corriente

16 A

Máx.: 1.200 A

Mín.: 3 A

Tensión

400 V

Máx.: 690 V

Mín.: 380 V

Frecuencia

50 Hz

Descripción

Los filtros de onda sinusoidal de la serie SWF convierten la señal de salida PWM de los accionamientos del motor en una onda sinusoidal suave con bajos residuos; Reducir el fenómeno de resonancia causado por la capacitancia e inductancia distribuida del cable largo (superior a 50 metros); Eliminar la tensión excesiva del motor causada por un alto nivel de dv/dt, Reducir el ruido del motor mediante la aplicación de un filtro; Prolongar la vida del motor; Protección del aislamiento del motor; Aumente la distancia de transmisión; Con la aplicación de este filtro, el motor normal puede reemplazar al motor de frecuencia variable. Aplicaciones: Ventiladores, transportadores, Pumps,Rail y Transporte Instalaciones de HVAC, Compresores Ascensores ,Grúas , energía eólica,UPS,EPS Accionamiento del motor con cable largo Accionamiento del motor con varios motores en paralelo Aplicaciones de media tensión (desplegadas delante del transformador elevador) Datos técnicos: Rango de tensión nominal : 3*380 a 500VAC±10% Frecuencia del motor: 0-120Hz; Frecuencia de conmutación :2.0kHz -16K HZ; Voltaje de ondulación residual: THDv<5% Caída de tensión en la corriente nominal: ≦10%(50HZ); Longitud del cable del motor: Hasta 2000m; Modelo de trabajo: Continuo para funcionamiento en interiores Potencia nominal de entrada del motor: 3.7kw a 630kw; Eficiencia:98 a 99%@ tensión y potencia de línea normal Capacidad de sobrecarga: 150% 60S,120% 60min Voltaje de prueba: 2240VDC,2s(línea/línea) 2720VDC,2s(líneas/caja) Rigidez dieléctrica: AC4000V/5mA/60s Resistencia de aislamiento: bobinado del núcleo, ≧100MΩ(DC1000V); Categoría climática (IEC60068-1):25/100/21 Protección: IP54 Refrigeración: Aire forzado interno Tipo de carga: carga típica del motor; transformador elevador estándar; otras cargas lineales;

---
