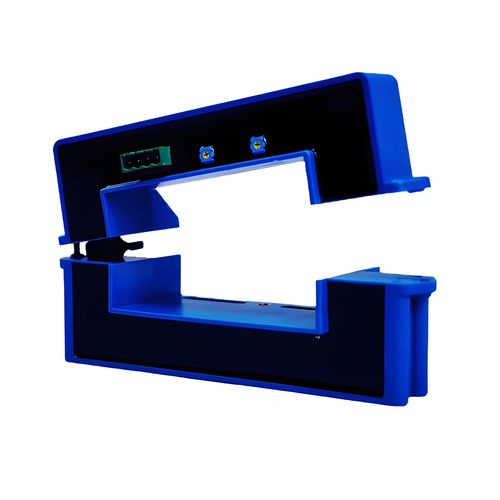

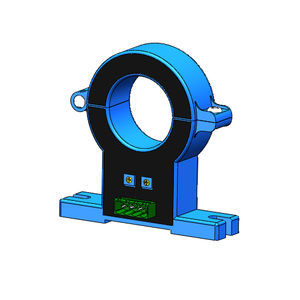

Sensor de corriente de efecto Hall de lazo abierto SCY10

DCACde alta precisión

Descripción del producto
El sensor de corriente Hall de la serie SCY10 es una nueva generación de sensores de corriente de núcleo partido en bucle abierto basado en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna, pulsada y diversas corrientes de forma de onda irregular bajo condiciones de aislamiento eléctrico. El sensor cuenta con una perforación de tipo ventana cuadrada para conexiones de cobre y se utiliza ampliamente en inversores, fuentes de alimentación, paneles de CC, máquinas de soldadura y otros equipos.

• Medición en bucle abierto
• Aislamiento galvánico entre circuitos primario y secundario
• Mide corrientes continuas, alternas o pulsadas
• Diseño de núcleo partido que permite abrir/cerrar sin quitar la línea de barra colectora para una fácil instalación
• Gran perforación de agujero cuadrado, principalmente para la medición de corriente de conductores de cobre
• Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga

Datos técnicos
Parámetros (25°C) Modelo: SCY10-

Corriente nominal RMS (Ipn):

• ±800AT
• ±1000AT
• ±1200AT
• ±1500AT
• ±2000AT
• ±2500AT
• ±3000A

Rango de medición (Ip): 2*Ipn
Resistencia de carga Rmax: ≥10kΩ
Voltaje de salida: ±4V
Voltaje de trabajo: CC ±12V o ±15V (±5%)
Precisión @ Ta=25°C: ±1%
Linealidad @ Ta=25°C: ±1%
Voltaje de resistencia: 3kVrms/50Hz/min
Voltaje de offset: < ±30mV
Características de temperatura de offset: < ±0.1%/°C
Deriva térmica de Vo: < ±1mV/°C (If=0)
Desplazamiento de histéresis: < ±25mV (if=F.S.)
Tiempo de respuesta: < 7uS
Ancho de banda (-3db): ± CC - 4KHZ
Consumo de corriente: <±23mA
Temperatura de funcionamiento: -40~+85°C
Temperatura de almacenamiento: -40~+85°C

Dimensiones (mm)
Apertura primaria: □104*40mm
Terminal de salida: 2EDGVC-5.08-4P; Enchufe de acoplamiento: 2EDGK-5.08-4P
La dirección de indicación IP es la dirección positiva de la corriente, OFS es el ajuste cero, y GIN es la regulación de salida
Un cableado incorrecto puede dañar el sensor
Error de tamaño: ±1mm

Instrucciones
El sensor de corriente de efecto Hall de núcleo partido serie SCY10 es un sensor de corriente Hall de doble alimentación con medición en bucle abierto. Hay aislamiento galvánico entre los circuitos primario y secundario del sensor, lo que permite la medición de corrientes continuas, alternas o pulsadas. El diseño de núcleo partido permite que el sensor se abra y cierre sin quitar la línea de barra colectora, facilitando la instalación. La gran perforación de agujero cuadrado está destinada principalmente a la medición de corriente de conductores de cobre. Las características incluyen alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga.

Características / Especificaciones técnicas

• Sensor de corriente de efecto Hall en bucle abierto
• Diseño de núcleo partido para una fácil instalación
• Mide corrientes continuas, alternas y pulsadas
• Aislamiento galvánico entre circuitos primario y secundario
• Corriente nominal RMS: ±800AT a ±3000A
• Voltaje de salida: ±4V
• Voltaje de trabajo: CC ±12V o ±15V (±5%)
• Precisión: ±1%
• Linealidad: ±1%
• Voltaje de resistencia: 3kVrms/50Hz/min
• Temperatura de funcionamiento: -40~+85°C
• Apertura primaria: cuadrado 104x40mm
• Terminal de salida: 2EDGVC-5.08-4P
