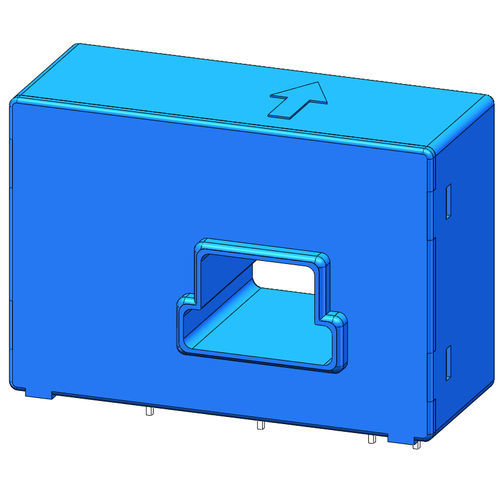

Sensor de corriente de efecto Hall en lazo cerrado SCB31

Detalles del producto
El sensor de corriente Hall de bucle cerrado serie SCB31 es una nueva generación de sensores de corriente de bucle cerrado basados en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna y pulsada, así como otras formas de onda irregulares en condiciones de aislamiento eléctrico. Perforaciones de tipo cuadrado, utilizadas para conexiones de cobre, se utiliza ampliamente en inversores, fuentes de alimentación, paneles de CC y máquinas de soldar, etc.

Datos técnicos

• Corriente nominal eficaz (Ipn): ±100AT / ±200AT
• Rango de medición (Ip): 200AT / 420AT
• Resistencia de carretera Rmax: 20~80Ω / 12~70Ω
• Corriente de salida: ±50mA / ±100mA
• Relación de vueltas: 1:2000
• Resistencia de medición: 40Ω
• Tensión de trabajo: DC ±12V o ±15V (±5%)
• Precisión @ Ta=25°C: ±0.5% FS
• Linealidad @ Ta=25°C: ±0.1% FS
• Corriente de compensación: < ±0.2mA / < ±0.1mA
• Características de temperatura de compensación: < ±0.2%/°C
• Deriva térmica de Vo: Valores típicos ±0.1mA, máximo ±0.5mA / Valores típicos ±0.05mA, máximo ±0.25mA
• Precisión de seguimiento Di/Dt: >100A/us
• Ancho de banda: DC ~100kHz
• Tiempo de respuesta: < 1uS
• Desplazamiento de histéresis: < 0.5mA (si=F.S. 0<--- --->Corriente nominal eficaz)
• Tensión de resistencia: 3kVrms/50Hz/min
• Consumo de corriente: 10mA + corriente de salida
• Temperatura de funcionamiento: -40~+125°C
• Temperatura de almacenamiento: -40~+125°C

Dimensiones (mm)

• Error de tamaño: ±0.5mm
• Apertura primaria: □17*4.5+13*6.5mm
• Salida de precisión: □0.64*0.56mm*4, Corte recomendado para PCB: 0.9mm
• La dirección de indicación IP es la dirección positiva de la corriente
• Un cableado incorrecto puede dañar el sensor

Características / Especificaciones técnicas

• Sensor de corriente Hall de bucle cerrado
• Mide corrientes DC, AC, pulsadas y de forma de onda irregular
• Aislamiento eléctrico
• Perforación cuadrada para conexiones de cobre
• Aplicaciones: inversores, fuente de alimentación, panel de CC, máquinas de soldar
• Corriente nominal eficaz: ±100AT / ±200AT
• Rango de medición: 200AT / 420AT
• Corriente de salida: ±50mA / ±100mA
• Relación de vueltas: 1:2000
• Tensión de trabajo: DC ±12V o ±15V (±5%)
• Precisión: ±0.5% FS
• Linealidad: ±0.1% FS
• Ancho de banda: DC ~100kHz
• Tiempo de respuesta: <1uS
• Temperatura de funcionamiento: -40~+125°C
