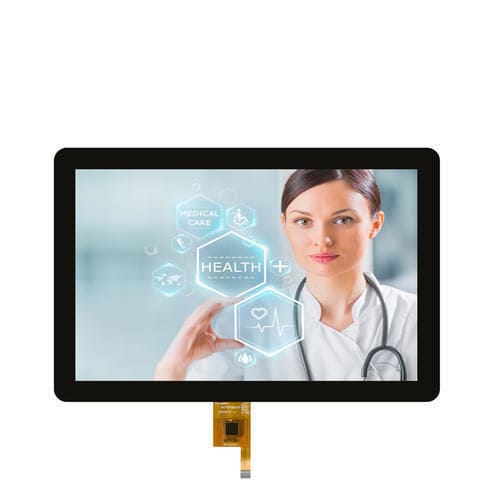

Módulo de visualización TFT LCD WTY101A08A01LM

IPScon pantalla táctil capacitivacon pantalla táctil multipuntos

Visión general del producto
Esta pantalla táctil TFT LCD de 10,1 pulgadas (modelo WTY101A08A01LM) integra un panel IPS con resolución 1280×800 y una interfaz de vídeo LVDS. El módulo ofrece amplios ángulos de visión, reproducción cromática y una frecuencia de actualización de 60 Hz. Es legible a la luz solar, disponible con unión óptica o unión por aire, y admite panel táctil capacitivo G+G controlado por el controlador GT928 mediante interfaz I2C (IIC), adecuado para aplicaciones B2B interiores y exteriores.

Características de la pantalla

• Alta definición: resolución 1280×800 para imágenes nítidas.
• Tecnología IPS: amplios ángulos de visión y colores constantes a 60 Hz.
• Legibilidad solar: visibilidad mejorada en alta luminosidad ambiental.
• Interfaz LVDS: transmisión de vídeo estable con baja latencia.
• Opciones de unión: unión óptica o unión por aire para mayor robustez y rendimiento óptico.

Características del panel táctil

• Táctil capacitivo: soporte multitáctil hasta 10 puntos.
• Estructura: G+G (vidrio+vidrio) para resistencia a arañazos y durabilidad.
• IC táctil: controlador GT928 para detección táctil fiable.
• Interfaz táctil: I2C (IIC).
• Dureza de superficie: 6H.

Características generales

• Factor de forma compacto de 10,1 pulgadas para integración en diversos equipos.
• Amplio rango de temperatura de funcionamiento para distintos entornos.
• Compatibilidad con múltiples OS: Windows, Android, Linux, UNIX, etc.

Aplicaciones

• Control industrial: paneles HMI, interfaces de máquina, monitorización de procesos.
• Paneles de control para domótica y electrodomésticos.
• Equipos médicos: dispositivos portátiles, monitorización de pacientes.
• Automoción: IVI, cuadros de instrumentos, unidades principales.
• Dispositivos portátiles: tabletas, terminales de mano.
• Señalización digital: pantallas interiores/exteriores y kioscos.

Parámetros técnicos (tabla)

• Modelo: WTY101A08A01LM
• Tamaño: 10,1 pulgadas (diagonal) | 1280×800
• Tipo de LCD: TFT
• Tipo de pantalla: IPS
• Interfaz: LVDS (vídeo) / RGB indicado
• Número de pines: 40Pin
• Brillo: 300 cd/m²
• Relación de contraste: 1000:1
• Dirección de visión: all o'clock; ángulo de visión 80/80/80/80 (Typ.)
• Área activa: 216.96 × 135.60 mm
• Dimensiones externas: 229.25 × 149.05 × 2.6 mm
• Opciones antirreflejo: anti‑glare / anti‑reflection / anti‑fingerprint disponibles
• Táctil: capacitivo G+G, 10 puntos, IC GT928, interfaz I2C
• Dureza de la superficie: 6H
• Método de unión: unión óptica, unión por aire
• Temperatura de funcionamiento: -10°C a +50°C
• Temperatura de almacenamiento: -20°C a +60°C
• Sistemas compatibles: Windows, Android, Linux, UNIX

Especificaciones / Características técnicas

• Modelo: WTY101A08A01LM
• Tamaño diagonal: 10,1 pulgadas
• Resolución: 1280 × 800
• Tipo de panel: TFT IPS
• Interfaz: LVDS (vídeo)
• Número de pines: 40Pin
• Brillo: 300 cd/m²
• Contraste: 1000:1
• Ángulo de visión: all o'clock, 80/80/80/80 (Typ.)
• Área activa: 216.96 × 135.60 mm
• Dimensiones externas: 229.25 × 149.05 × 2.6 mm
• Táctil: capacitivo G+G, 10 puntos, IC GT928, interfaz I2C
• Dureza de superficie: 6H
• Opciones de unión: unión óptica o unión por aire
• Temp. funcionamiento: -10°C a +50°C; Temp. almacenamiento: -20°C a +60°C
• Aplicaciones: control industrial, domótica, médico, automotriz, portátiles, señalización digital
