Máquina de serigrafia automática LD-01-A

monocromapara botellas de vidriopara tubos de plástico

Resumen

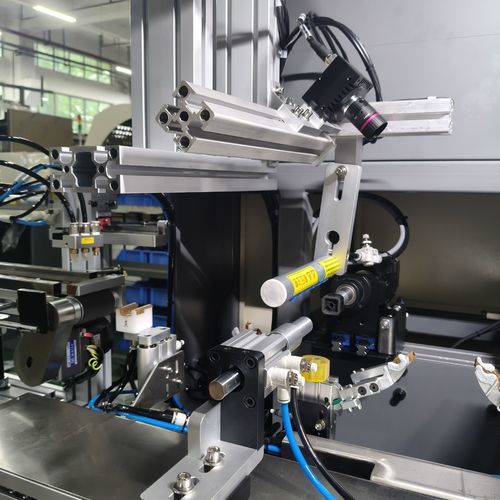

El LD-01-A es una máquina de serigrafía monocromática con visión CCD diseñada para la decoración precisa de envases redondos, ovalados y cuadrados, como botellas de vidrio, tarros y tubos cosméticos. El sistema asegura una colocación gráfica exacta incluso en superficies sin marcas de registro; el módulo de visión CCD opcional permite un alineado avanzado en superficies no marcadas o irregulares.

Datos técnicos
Parámetro : Valor
Producción : Máx. 35 uds/min (normal: 20–27 uds/min)
Alimentación : 380V, 3P, 50/60 Hz
Presión de aire : 6–8 Bar
Envases redondos — Diámetro : 20–100 mm
Envases redondos — Longitud de impresión : 30–180 mm
Envases cuadrados/irregulares — Ancho : 20–100 mm
Envases cuadrados/irregulares — Longitud de impresión : 30–180 mm

Características principales

• Accionamiento totalmente servo en todos los ejes (pre-registro, rotación del producto, movimiento multidireccional) para precisión y repetibilidad.
• Sistema de visión CCD opcional para registro preciso en superficies sin marcas o irregulares.
• Compatibilidad multi-forma: admite contenedores redondos, ovalados y cuadrados en una misma configuración.
• Impresión de circunferencia completa o multi-lados según utillaje y necesidades.
• Cambio rápido de formato con HMI intuitiva y intercambio rápido de utillajes.
• Manipulación automática de material: alimentación por cinta (vertical u horizontal) con manipulación robótica opcional para clasificación post-impresión.
• Opciones de curado UV/LED integradas para un secado inmediato y eficiente energéticamente.

Aplicaciones típicas

• Botellas y tarros de vidrio sin marcas de registro
• Tubos cosméticos, estuches de barras de labios y envases de cuidado personal
• Envases ovalados y cuadrados para bebidas, licores y productos de gama alta
• Cualquier contenedor de valor que requiera decoración precisa y repetible

Especificaciones técnicas

• Modelo: LD-01-A
• Producción máxima: 35 uds/min (típico 20–27 uds/min)
• Alimentación eléctrica: 380V, 3 fases, 50/60 Hz
• Presión de aire requerida: 6–8 Bar
• Diámetro admitido (redondo): 20–100 mm
• Longitud de impresión (redondo): 30–180 mm
• Ancho admitido (cuadrado/irregular): 20–100 mm
• Longitud de impresión (cuadrado/irregular): 30–180 mm
• Sistema de accionamiento: control servo completo en todos los ejes
• Visión: alineamiento por visión CCD opcional
• Capacidad de impresión: circunferencia completa o impresión multi-lados
• Cambio: intercambio rápido de utillaje y control HMI
• Manipulación: carga/descarga automática con manipulación robótica opcional
• Curado: opciones integradas de curado UV/LED
