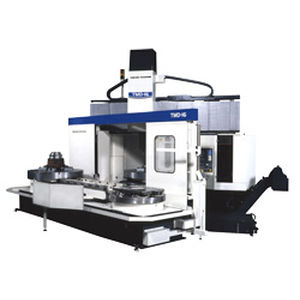

Centro de torneado-fresado CNC TMD series
vertical3 ejesde alta velocidad

centro de torneado-fresado CNC
centro de torneado-fresado CNC
centro de torneado-fresado CNC
centro de torneado-fresado CNC
centro de torneado-fresado CNC
centro de torneado-fresado CNC
centro de torneado-fresado CNC
Añadir a mis favoritos
Añadir al comparador


Características

Tipo de control
CNC
Tipo
vertical
Número de ejes
3 ejes
Otras características
de alta velocidad, de gran rigidez, para mecanizados pesados
Carrera X

Máx.: 1.370 mm
(54 in)

Mín.: -1.005 mm
(-40 in)

Carrera Y

800 mm, 1.050 mm
(31 in, 41 in)

Carrera Z

500 mm, 750 mm
(20 in, 30 in)

Descripción

Un centro de torneado avanzado de alta velocidad y alta precisión con control de 3 ejes y capacidad de mecanizado de alta resistencia Características principales Un centro de torneado avanzado de alta velocidad y alta precisión con control de 3 ejes y capacidades de mecanizado de alta resistencia. Basado en nuestros tornos verticales de uso general de la serie TUD, la serie TMD también incorpora funciones de fresado y de índice de mesa, como el fresado, el mandrinado, el taladrado y el roscado, que pueden realizarse en una sola configuración de la pieza. Capacidades de mecanizado mejoradas Un mecanismo de posicionamiento por pasos desplaza el travesaño un máximo de 500 mm (19,6 pulg.) en vertical en pasos de 250 mm (9,84 pulg.) [750 mm (29,5 pulg.) para prácticamente todas las alturas de piezas de trabajo El cabezal de carril de construcción monobloque de tipo cerrado encierra un carnero cuadrado de 220x220 mm (8,66x8,66 pulg.). Fuerza máxima de corte del carnero: 2500 kgf (5500 lbf). Mecanizado lineal mediante el control simultáneo de los ejes X y C. (Interpolación polar) Alta velocidad y alta precisión Guías de rodillos lineales extremadamente rígidas empleadas en la guía del eje X Desplazamiento térmico muy reducido gracias a la colocación simétrica del motor y al diseño simétrico de la mesa y la columna Excelente operatividad Un panel de control fácilmente accesible con controles centralizados para todas las funciones de operación Para un mayor grado de automatización y ahorro de mano de obra Un cambiador automático de herramientas (ATC) y un cambiador automático de paletas (APC) están disponibles opcionalmente

---
