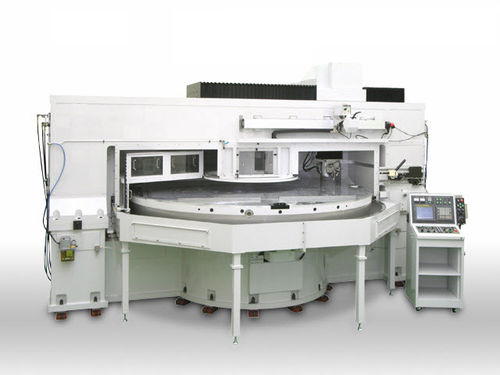

Máquina de torneado CNC UTD seriesvertical3 ejesde alta precisión
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Orientación del husillo
- vertical
- Número de ejes
- 3 ejes
- Otras características
- de alta precisión, de gran rigidez, de columna, de grandes dimensiones
- Diámetro
2.200 mm, 3.400 mm
(86,61 in, 133,86 in)- Carrera X
1.100 mm, 1.850 mm
(43 in, 73 in)- Carrera Z
160 mm, 240 mm
(6 in, 9 in)- Avance rápido eje X
1.500 mm/min
(1 in/s)- Avance rápido eje Z
1.500 mm/min
(1 in/s)- Peso
1.000 kg, 38.000 kg
(2.205 lb, 83.776 lb)
Descripción
Esta máquina es un torno de precisión de tipo vertical utilizado para el mecanizado de un molde de lente Fresnel de gran tamaño. Las siguientes características están equipadas para obtener un movimiento de máquina de alta precisión y precisión de mecanizado.
Función de ajuste del borde de la herramienta de alta precisión
El eje pivotante del cabezal pivotante que ejecuta el ajuste de alta precisión del borde de la herramienta está soportado por un husillo de cojinete aerostático tipo mesa de alta precisión. Se proporciona un codificador rotativo de alta precisión en la retroalimentación de posición
Desplazamiento de precisión de la mesa
La mesa está soportada por una guía de rodamiento hidrostático, y está equipada con un mecanismo que minimiza la influencia de la vibración y la generación de calor del motor de accionamiento de la mesa.
Rigidez de la máquina aumentada hasta el límite máximo
La columna y el travesaño son de fundición monobloque. La guía de rodillos V-V de alta rigidez y alta precisión con sistema no circular está equipada en la guía del sillín, y se consigue una alta rigidez.
Aplicaciones
Molde para lente Fresnel para su uso en el sistema de energía solar de concentración
-> Mecanizado de un molde de lente para incidencia de luz solar de alta densidad en el dispositivo de batería solar
---
