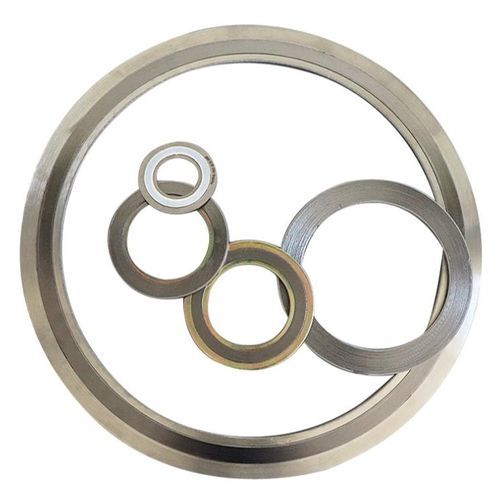

Junta en espiral para bridas
La junta en espiral es una junta de sellado de alto rendimiento fabricada con tiras metálicas enrolladas alternativamente en espiral y materiales de relleno no metálicos. Tiene la resistencia del metal y las buenas propiedades de sellado de los materiales de relleno flexibles. Es especialmente adecuada para condiciones de trabajo duras, como alta temperatura, alta presión y fácil corrosión. Es una de las juntas compuestas más utilizadas en el sellado de bridas industriales.
DESCRIPCIÓN
1. Composición estructural:
Las juntas en espiral suelen constar de tres partes:
Banda metálica (tipo V o tipo W)
Material: acero inoxidable 304, 316L, 321, Monel, Inconel, etc.
Proporcionar resistencia estructural y soporte elástico, fuerte resistencia a la temperatura y la presión
Material de relleno
Comúnmente utilizado: grafito flexible (resistente a altas temperaturas), politetrafluoroetileno (PTFE, resistente a la corrosión), fibra sin amianto
La capa de relleno puede seleccionarse en función del medio para proporcionar rendimiento de sellado
Anillo interior / anillo exterior (opcional)
Anillo interior: evita la extrusión en el diámetro interior de la junta y mejora la estabilidad del sellado
Anillo exterior: fácil de colocar, evita la compresión excesiva, normalmente acero al carbono o acero inoxidable
2. Características principales:
✅ Resistencia a altas temperaturas y altas presiones
Puede soportar temperaturas de -200°C a +650°C, presiones de hasta 25MPa o más, apto para condiciones supercríticas
✅ Buena capacidad de recuperación y sellado fiable
La combinación elástica de materiales metálicos y no metálicos le permite mantener un sellado estable en condiciones como la dilatación térmica y las fluctuaciones de presión
✅ Resistente a la corrosión y a los productos químicos
---
