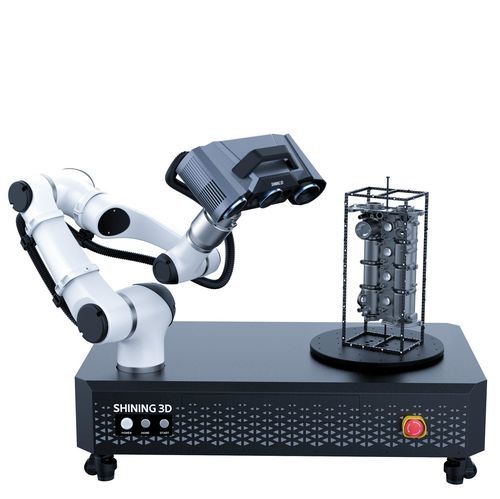

Cobot RobotScan series

3 ejespara ensamblajepick and place

Resumen
Las soluciones de automatización SHINING 3D ofrecen digitalización 3D de alta eficiencia y consistencia para la fabricación moderna. Al integrar tecnologías avanzadas de escaneo 3D con un brazo robot, una base de control y una plataforma giratoria, la solución proporciona flujos de trabajo automatizados de extremo a extremo para inspección por lotes, medición en línea, control de calidad y trazabilidad digital.

RobotScan Series
RobotScan Series está diseñada para sustituir las operaciones manuales mediante automatización robótica. Permite la digitalización 3D totalmente automatizada y estandarizada para adquirir rápidamente datos geométricos precisos y generar informes de inspección detallados de forma automática. El sistema admite configuraciones personalizadas para requisitos de inspección específicos e integra con sistemas MES para retroalimentación en tiempo real y gestión segura de datos, mejorando la eficiencia y la calidad en la fabricación inteligente.

Diseño modular — capacidades clave

• Integración multisistema
• Medición 3D de campo completo de alta precisión
• Operación e instalación simplificadas
• Inspección de alta eficiencia

Soluciones de automatización estándar
La solución de automatización estandarizada de RobotScan Series está diseñada para cubrir las demandas típicas de inspección en la fabricación moderna. Soporta tanto escáneres de proyección de franjas de alta precisión como escáneres láser portátiles.

Configuraciones destacadas y casos de uso

• RobotScan Q12 — Orientado a componentes de detalle fino (alabes, soportes, conectores, engranajes, carcasas, componentes electrónicos). Sensor diseñado para la medición de piezas de pequeño tamaño con superficies complejas o bordes afilados. Adecuado para moldeo por inyección, fundición a presión, fundición a la cera perdida y piezas mecanizadas CNC. Ofrece medición 3D óptica automatizada con alta repetibilidad y tecnología de proyección de franjas para máxima precisión y datos detallados.
• RobotScan UE Pro2 — Adecuado para piezas de chapa pequeñas y medianas, carcasas de fundición, piezas mecanizadas y componentes de moldes. Alta adaptabilidad a materiales (incluyendo superficies negras, brillantes y reflectantes). Proporciona conectividad inalámbrica y por cable para una instalación flexible en planta. Utiliza tecnología láser portátil adecuada para entornos de taller con alta precisión y eficiencia.
• RobotScan Combo+ — Digitalización 3D automatizada rentable para inspección por lotes de piezas moldeadas y mecanizadas de pequeño a medio tamaño; soporta componentes de tamaño mixto como cubiertas, piezas de acabado, ensamblajes y carcasas medianas.

Software de control e inspección

• RobotScan Control — Software de automatización profesional para controlar brazos robot colaborativos, plataformas giratorias servo y escáneres 3D. Permite la ejecución completa del flujo de trabajo desde la programación de trayectorias hasta el escaneo 3D y la inspección mediante una interfaz orientada a procesos e intuitiva para mejorar la eficiencia y estabilidad de la automatización.
• SHINING3D Inspect — Software de inspección industrial (certificado por PTB) que procesa datos de escaneo 3D de alta precisión para comparaciones 3D detalladas, mediciones y generación de informes de inspección. Proporciona resultados de inspección fiables y trazables que cumplen los requisitos de control de calidad en fabricación.

Personalización y componentes
RobotScan Series ofrece configuraciones totalmente personalizables que incluyen brazo robótico (múltiples marcas y especificaciones), escáneres metrológicos SHINING 3D, plataformas giratorias, accesorios, sistemas PLC, módulos de software y rieles para robots. Marcas de robots compatibles: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Las plataformas giratorias y los rieles pueden ajustarse en capacidad de carga, diámetro, modos de rotación y volumen de trabajo para adaptarse a entornos productivos específicos.

Digitalización 3D automatizada en acción
RobotScan combina un escáner 3D, un brazo robot, una base de control y una plataforma giratoria en una solución modular. La instalación incluye calibración automatizada, programación visual de flujos de trabajo y opciones de carga/descarga para realizar el escaneo y la manipulación de piezas sin intervención manual.

Características / especificaciones técnicas

• Tamaño de objeto medible: ≤ 500 mm
• Capacidad de carga de la plataforma giratoria: ≤ 20 kg
• Tipo de robot: Cobot, Huayan Robotics
• Radio de trabajo del robot: 800 mm
• Dimensiones: 1030 × 670 × 270 mm
• Peso: 70 kg
• Suministro eléctrico: 100 – 240V (Monofásico, 10A)
• Espacio de trabajo seguro: 2400 × 2400 × 1600 mm
