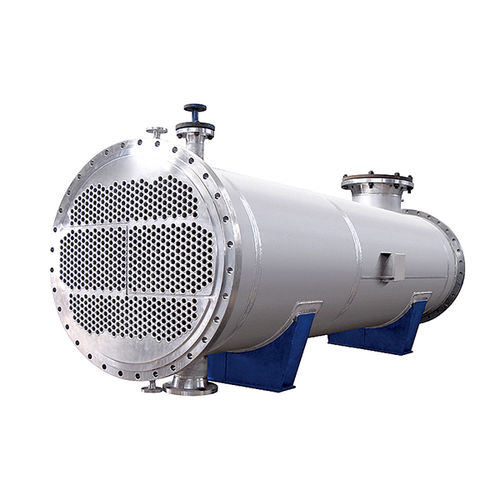

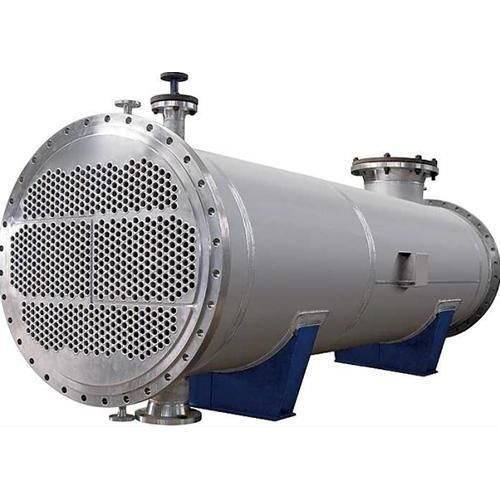

Intercambiador de calor de coraza y tubos

de acero inoxidablede acero inoxidablea medida

Descripción del producto
El intercambiador de calor de carcasa y tubos con doble placa tubular utiliza placas de tubos independientes para el lado de tubos y el lado de la carcasa para minimizar el riesgo de contaminación cruzada, permitir la detección oportuna de fugas y apoyar la seguridad de la producción. Está diseñado para procesos en los que está estrictamente prohibida la mezcla de los medios de los lados de tubo y carcasa y donde se requieren un diseño sanitario y un vaciado completo.

Características clave

• Diseño de doble placa tubular con cámara intermedia de monitorización de fugas para detectar y localizar fugas entre los lados de tubo y carcasa.
• Evita la contaminación cruzada entre los circuitos de tubo y carcasa; adecuado para requisitos estrictos de separación de medios.
• Construcción de grado sanitario: tubos de acero inoxidable (p. ej., 316L) y superficies internas lisas para facilitar la limpieza y esterilización.
• Diseño de vaciado completo con válvula de drenaje inferior para condensados, aguas de lavado y residuos; compatible con procedimientos CIP/SIP.
• Dimensiones y configuraciones personalizables para cumplir los requisitos del proceso y las normas del sector.

Aplicaciones típicas

• Procesos de la industria química donde se prohíbe la mezcla.
• Proyectos petroquímicos y de refino — Hengli Petrochemical (proyecto integrado de refino y química de 20 Mt/año), Xinjiang Daqo, Dalian Hengli.
• Procesamiento de alimentos y bebidas con altos requisitos de higiene.
• Producción de polisilicio y otras líneas de alta pureza.

Especificaciones técnicas

• Diseño: doble placa tubular (placas tubulares independientes para lado tubo y lado carcasa) con disposición para monitorización de fugas.
• Materiales: tubos de acero inoxidable sanitario (p. ej., 316L) y materiales de carcasa compatibles; selección según los requisitos del proceso.
• Inspección y monitorización: acceso para detección de fugas entre placas tubulares; puertos configurables para sensores o inspección visual.
• Mantenimiento: diseño de vaciado completo, válvula de drenaje inferior, superficies lisas para reducir puntos muertos y simplificar la limpieza/esterilización.
• Conformidad: configurable para cumplir códigos y normas sanitarias específicas del sector.
