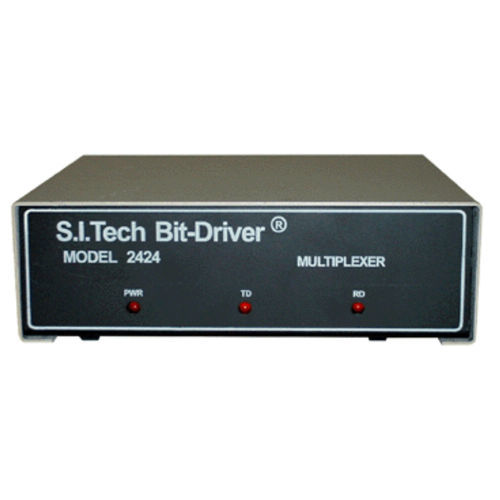

Multiplexor módulo 2424

ópticode fibras ópticas

Modo de funcionamiento: - Asíncrono, RS422 simplex o full duplex. RS485 semidúplex. Interfaz de entrada/salida: - RS422/RS485 hasta 76,8 Kbps Conector de entrada/salida: - 37 pines hembra (DB37) Distorsión de fase: - Inferior al 10% Conector óptico: - ST estándar (SMA opcional) Distancia de transmisión: - 6600 pies (2 Km, 5 Km opcional) Potencia óptica en una 62.fibra de 5/125 micras: - 10µW (50µW opcional) Sensibilidad del receptor: - 0,5 microvatios a 10-9 BER Longitud de onda del sistema: - 850 nm, (1300 nm opcional) Tasa de error de bits: - 10-9 Temperatura de funcionamiento: - 0 °C a 50 °C Caja metálica: - 7,5 "X7 "X3" (19X17,8X7,cm) Peso: - 3 lbs. 1.36 kg) Rack 6 lbs. (2,72kg) Potencia de entrada: - 105 a 130 VAC 60 Hz versión de 230 voltios: - 2424V/2454V El modelo 2424/2454 es un sistema de comunicación de 4 canales que proporciona 4 enlaces Bit-Driver utilizando una interfaz de cable óptico. El 2424 proporciona 4 canales RS422 full duplex para cualquier velocidad de datos en cualquier canal(es) hasta 76,8 Kbps. El 2454 proporciona 4 canales RS485 semidúplex. La velocidad de transmisión de datos debe ajustarse en fábrica para una velocidad de hasta 76,8 Kbps.
