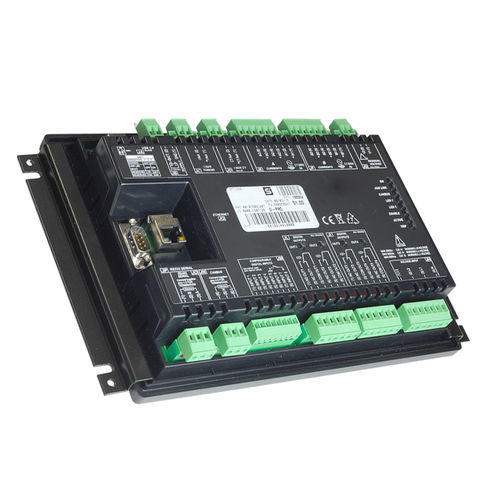

Relé de protección de subtensión D-PRO

trifásicopara generadorRS485

Relé de protección multifunción utilizado para proporcionar protecciones adicionales al generador en aplicaciones más exigentes, como plantas de media o alta tensión, o instalaciones de petróleo y gas. D-PRO se ha estudiado para ampliar las funciones y protecciones ya incluidas en el controlador de grupos electrógenos DST4602Evolution, mejorando sus prestaciones: proporciona una conexión de bus de lata para la comunicación directa con él. Todas las mediciones y alarmas del D-PRO se muestran en la pantalla del DST4602Evolution, y las protecciones del relé son gestionadas directamente por el controlador del grupo electrógeno. Alternativamente, puede utilizarse de forma autónoma, conectándose a los sistemas de control externos mediante sus entradas y salidas digitales. Este dispositivo ha sido diseñado para ser colocado en un panel de control y puede ser configurado/monitorizado a través de los diferentes puertos de comunicación disponibles. La configuración de los parámetros se gestiona directamente mediante la herramienta de programación gratuita BOARDPRG3. Entradas y salidas -8 entradas digitales programables. -4 relés programables (máximo 10A @ 250Vac cada uno). -7 entradas de medida de corriente para transformadores de corriente externos, doble sistema de escalado interno 5A o 1A. -1 entrada de medición de corriente para transformador de torsión externo. -1 sensor de tensión tetrapolar trifásico (L1-L2-L3-N), doble sistema de escalado interno 400V (o 100V con opción específica). -1 entrada de tensión máxima de 100V para la protección 59N. -8 LEDs de señalización. Comunicación -8 entradas digitales programables. -1 puerto USB (esclavo Modbus RTU). -1 puerto RS232 (Modbus RTU esclavo). -1 puerto RS485 aislado (Modbus RTU esclavo). -1 puerto Ethernet RJ45 (esclavo Modbus TCP).
