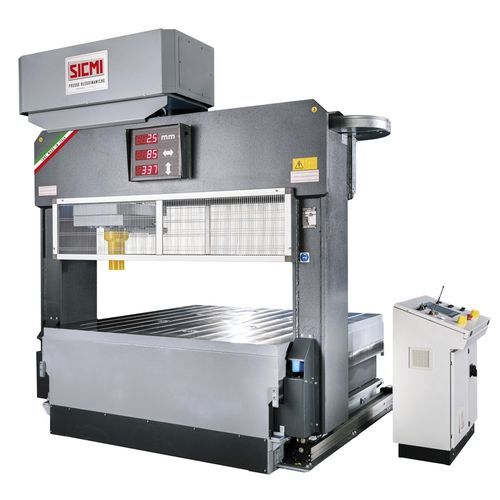

Prensa híbrida PMM-HY series

hidráulicaeléctricade enderezar

Prensa híbrida eléctrica e hidráulica diseñada específicamente para operaciones de enderezado y deformación de chapa de alta precisión con un importante ahorro energético.

– Movimientos eléctricos para alcanzar la chapa con precisión milimétrica sin moverla del banco de trabajo.

– Cilindro maestro hidráulico con acumulador de potencia para minimizar el uso de aceite hidráulico.

– Lectura de la chapa mediante láser capaz de identificar los puntos donde se deforma la chapa. En el ciclo automático la prensa se posiciona en el punto donde necesita trabajar.

– Mando a distancia inalámbrico diseñado para un uso seguro y con una precisión milimétrica.

Unidad electrohidrostática

La innovación del modelo PMM-HY: sistema de accionamiento del cilindro principal mediante una Unidad Motobomba Electro-Hidrostática (EPU). Este innovador sistema proporciona los siguientes beneficios:

• Alta precisión de movimientos, con alto dinamismo y flexibilidad en las configuraciones para proporcionar la máxima adaptabilidad al tipo de trabajo a realizar.
• Alta eficiencia energética ya que se activa sólo cuando lo activa el operador.
• Elimina la necesidad de unidades de energía hidráulica y tuberías complejas, lo que reduce los requisitos de espacio.
• Diseño compacto con interfaz particular que permite la conexión directa a los cilindros reduciendo espacios adicionales.
• Reducción del impacto ambiental y acústico.

Estructura de la prensa

• Estructura de acero electrosoldada de gran rigidez formada por montante y plataforma.
• El montante es un único cuerpo electrosoldado que se desliza sobre las guías del piso y el cilindro principal se posiciona sobre el marco superior el cual se desliza a izquierda y derecha mediante ruedas de acero.
• La estructura está calculada para tener la máxima rigidez y la mínima flexión al máximo esfuerzo para garantizar una perfecta funcionalidad de las operaciones a realizar.

Planta hidraulica

• La unidad de control hidráulico está situada en la parte superior del montante mediante el uso de bombas de doble etapa y el motor eléctrico, lo que representa el mejor compromiso entre tamaño, rendimiento y ruido.
• El acumulador permite reducir la cantidad de aceite presente en la prensa.
• Las velocidades de descenso del cilindro son 3 y se pueden programar y operar según las necesidades.
• El motor Brushless y el grupo de servoválvulas permiten reducir el consumo y utilizar únicamente el aceite del interior del cilindro.

Cableado

• La prensa está equipada con un atril de control con pantalla táctil y botones que permiten configurar los parámetros de trabajo y visualizar constantemente las posiciones.
• Control total de las funciones y ciclos de la prensa con seguridad.
• Los datos de las lecturas tomadas por el láser se muestran en la pantalla para permitir al operador actuar manual o automáticamente cuando sea necesario.
• La prensa está equipada con un radiocontrol para realizar las operaciones con total libertad.

Cilindro hidráulico y cilindros auxiliares eléctricos

• Especialmente diseñado para las necesidades de uso específicas de la prensa.
• En el cilindro hidráulico, además de prestar especial atención a las superficies internas y al vástago, se utilizan juntas de alta calidad para optimizar el sellado y la fricción.
• Los cilindros eléctricos permiten una precisión exacta del movimiento.
