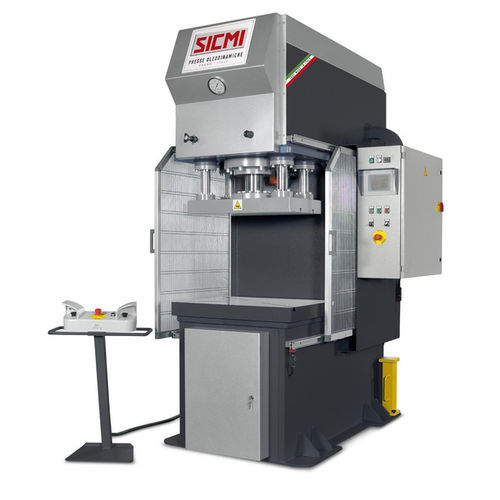

Prensa hidráulica MCL 35

de estampadode embutidopara moldeado

Descripción general
Prensa hidráulica de cuello de cisne para estampación, embutición y deformación de chapa.
La prensa hidráulica MCL tiene una velocidad de aproximación del cilindro principal de hasta 125 mm/s y está equipada con una superficie superior móvil, que se desliza a lo largo de 4 guías y una superficie inferior fija, que está atornillada a la estructura monolítica de la prensa. Ambas mesas están equipadas con ranuras en forma de T para una fijación rápida y sencilla de los moldes.
El cilindro hidráulico tiene una carrera de 500 mm, mientras que el espacio entre las plataformas de trabajo es de 600 mm.
La prensa de cuello de cisne está equipada con una unidad de control hidráulico con electroválvulas controladas por Rexroth.

Equipamiento estándar

• CPU Siemens para establecer cuotas
• Ajuste del cilindro con finales de carrera
• Controles de movimiento automáticos mediante botones dobles
• Intercambiador de calor aire/aceite
• Regulador de presión
• Redes metálicas de protección laterales fijas
• Certificado de conformidad CE – “anexo IV”

Accesorios opcionales

• Barreras fotoeléctricas frontales
• Control digital con display Siemens
• Cojín portapiezas de 20 a 80 toneladas
• Control digital del cojín hidráulico
• Temporizador
• Contador de piezas
• Redes de protección laterales correderas con sensores de seguridad
• Guías prismáticas
• Válvula proporcional para control de velocidad
• Válvula proporcional para control de presión
• Gestión separada de la velocidad de aproximación y de la velocidad de trabajo
• Bomba de pistón de caudal variable
• Intercambiador aire/aceite con recirculación independiente

Características / Especificaciones técnicas

• Velocidad de aproximación del cilindro principal: hasta 125 mm/s
• Carrera del cilindro hidráulico: 500 mm
• Espacio entre plataformas de trabajo: 600 mm
• Superficie superior móvil sobre 4 guías
• Superficie inferior fija atornillada a la estructura
• Ranuras en T en ambas mesas
• Unidad de control hidráulico con electroválvulas Rexroth
• CPU Siemens
• Certificado CE anexo IV
