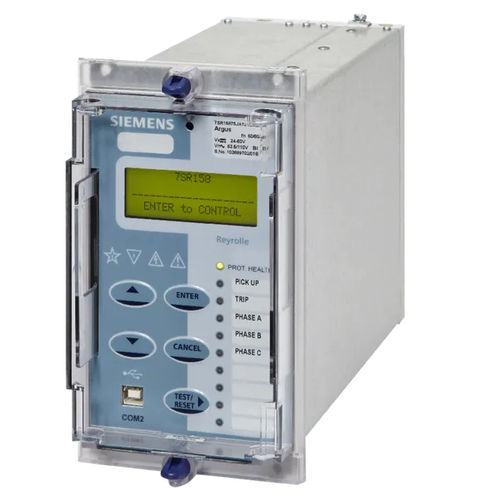

Relé de protección de frecuencia Reyrolle 7SR158
de tensiónde fasespara montaje en panel

relé de protección de frecuencia
relé de protección de frecuencia
relé de protección de frecuencia
relé de protección de frecuencia
Añadir a mis favoritos
Añadir al comparador


Características

Valor controlado/medido
de tensión, de fases, de frecuencia
Montaje
para montaje en panel
Comunicación
RS485
Normas
IEC
Otras características
digital, programable, configurable, multifunción
Tensión de activación

Máx.: 300 V

Mín.: 64 V

Descripción

Los relés de tensión y frecuencia Reyrolle 7SR158 Argus son dispositivos numéricos y multifuncionales, con una funcionalidad diseñada para su conexión a transformadores de tensión. La funcionalidad de tensión y frecuencia se complementa con características de almacenamiento de datos, instrumentación, lógica configurable por el usuario y comunicación de datos. Una interfaz de usuario basada en menús proporciona acceso local a los ajustes del relé, los instrumentos y los datos operativos. El panel también cuenta con 9 LED tricolores configurables por el usuario y un puerto USB para acceder al PC. Las funciones clave proporcionadas incluyen 27/59 -baja y sobretensión, 81 -baja y sobrefrecuencia, 78 -desplazamiento del vector de tensión y 81R -velocidad de cambio de frecuencia. Los relés tienen tres entradas de tensión, seis entradas binarias y ocho salidas binarias y están alojados en una caja de tamaño E4. Se proporciona una lógica programable para permitir la configuración óptima de la funcionalidad de los relés. Se proporciona un puerto eléctrico trasero RS485 para la conexión SCADA utilizando el protocolo IEC60870-5-103, DNP3.0 o MODBUS RTU. Funciones Funciones de protección -Sobretensión/subtensión -Subfrecuencia/sobrefrecuencia -Tasa de variación de la frecuencia -Tensión de secuencia de fase negativa -Desplazamiento de la tensión neutra -Desplazamiento del vector de tensión Funciones de supervisión -Supervisión de disparo y cierre de circuito -Bloqueo Funciones de supervisión -Tensiones de línea y de fase primaria/secundaria -Registro histórico de la demanda -Tensión de secuencia de fase positiva (PPS) -Tensión de secuencia de fase negativa (NPS) -Tensión de secuencia de fase cero (ZPS) Otras funciones -Cuatro grupos de ajustes -2 niveles de protección por contraseña -Autocontrol -Contadores de disparo y mantenimiento de interruptores -Registros de averías, eventos y formas de onda -Lógica de usuario programable -Alarmas de usuario

---
