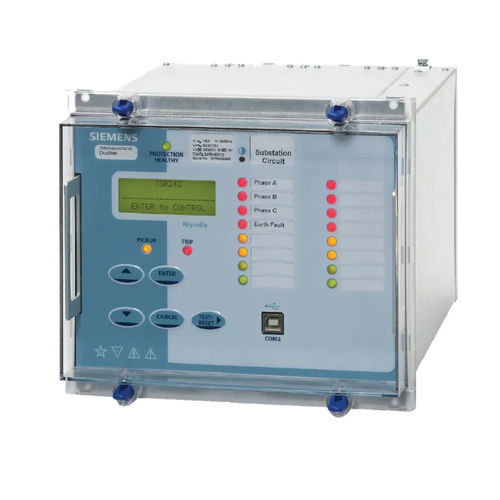

Relé de protección de fuga por tierra Reyrolle 7SR242

de sobretensiónde subtensiónde sobrecarga

El 7SR242 se utiliza como relé de protección, control y monitorización para dos transformadores de bobinado de todos los grupos vectoriales, configuraciones/conexiones primarias y conexiones a tierra. Características La funcionalidad del relé también permite su aplicación en esquemas de protección de autotransformadores y reactores. Los relés están alojados en cajas de tamaño E8 o E10. La lógica integrada se proporciona para permitir la configuración óptima de la funcionalidad del relé con las entradas analógicas de los relés y los circuitos binarios de entrada/salida. La funcionalidad de protección, control, instrumentación y medición es accesible a través de los canales de comunicación de datos. Se proporciona un puerto USB frontal para la conexión a un PC local o un puerto RS485 eléctrico trasero para la conexión remota. Hay disponibles opciones adicionales de puertos traseros. -Ajustes de carga fría -Ocho grupos de ajustes -Protección con contraseña - 2 niveles -Lógica programable por el usuario -Autocontrol -Contadores de disparo de interruptores de circuito -Registros de fallos, eventos y formas de onda Funciones de protección -Sobre-flujo (24) -Baja/sobretensión (27/59) -Subcorriente (37) -Sobreintensidad de secuencia de fase negativa (46NPS) -Sobrecarga térmica (49) -Sobrecorriente (50, 51) -Fallo a tierra (50G, 50N, 51G, 51N) -Desplazamiento de la tensión neutra (59N) -Alta impedancia REF (64H) -Diferencial sesgado (87BD) -Diferencial de ajuste alto (87HS)
